Las rejillas tipo aleta fija modelo GMK2B  son una excelente opción para uso rudo y transferencia. Sus aletas tienen una inclinación de 30° con separación de 3/4”. Su núcleo es abatible y cuentan con portafiltro de 1”.
Los tamaños de construcción están disponibles desde 6”x 6” hasta 48”x 36” en incrementos de 2”. Para montaje en plafón reticular, las medidas disponibles son 24”X24” ó 48”X24” (GMK2BLT).
Las rejillas GMK2B están construidas en aluminio extruido con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
Como accesorios opcionales está disponible el filtro de 1”.
  CARACTERÍSTICAS

- Rejilla de uso rudo para transferencia.
- Aletas tipo "K" con inclinación a 30°.
- Con núcleo abatible y porta filtro de 1".


 DIMENSIONES  MATERIALES y ACABADOS

- Desde 6"x 6" hasta 48"x 36" en incrementos de 2”.
- Separación de aletas de 3/4".

- Fabricada en Aluminio.
- Colores de línea: blanco, blanco tablaroca o negro mate.
    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles .




    ACCESORIOS
  - Filtro de 1”.

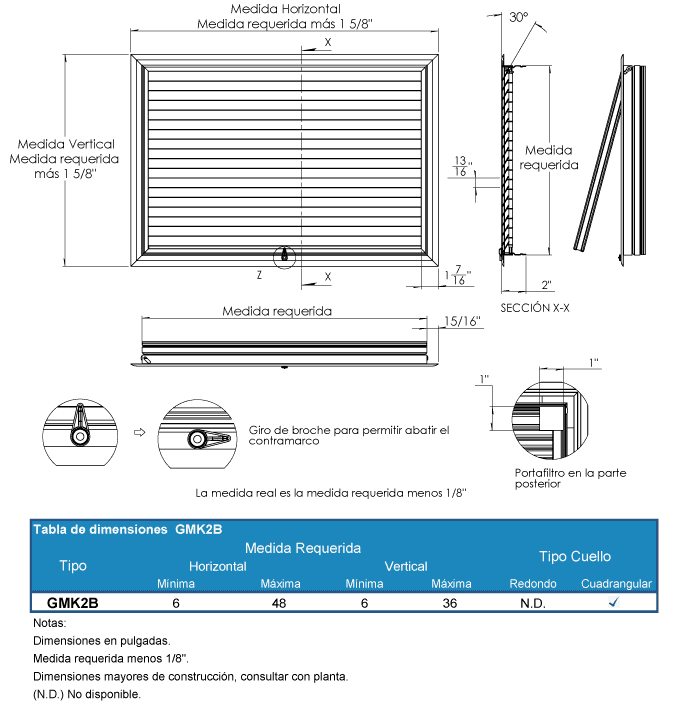

    PLANO DE DIMENSIONES

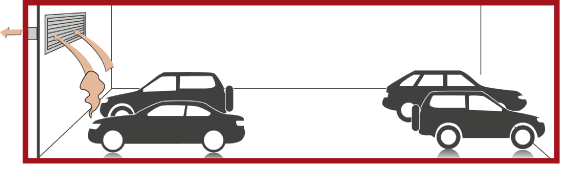

    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA

Las rejillas tipo aleta fija modelo GMK2B  serán de la marca Innes.
Su uso será para transferencia de aire. Sus aletas tendrán una inclinación de 30° con separación de 3/4”. Contarán con un núcleo abatible y portafiltro de 1”.
Los tamaños de construcción estarán disponibles desde 6”x 6” hasta 48”x 36” en incrementos de 2”. Para montaje en plafón reticular, las medidas disponibles serán 24”X24” ó 48”X24” (GMK2BLT).
Las rejillas GMK2B estarán construidas en aluminio extruido con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
Como accesorio opcional estará disponible el filtro de 1”.



EJEMPLO: GMK2B  A 30X16  P B
