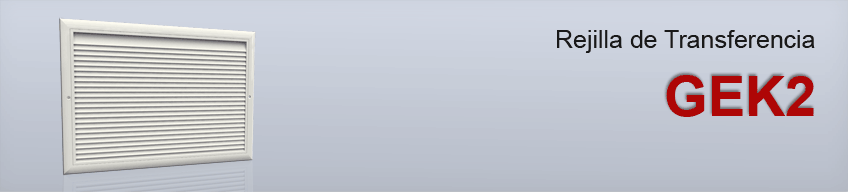

Las rejillas tipo aleta fija modelo GEK2 son una excelente opción para uso rudo y transferencia. Sus aletas tienen una inclinación de 30°, con separación entre sí de 3/4”.
Los tamaños de construcción están disponibles desde 6”x 6” hasta 48”x 36” en incrementos de 2”. Para montaje en plafón reticular, las medidas disponibles son 24”X24” ó 48”X24” (GEK2LT).
Las rejillas GEK2 están construidas en aluminio extruido con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
Como accesorios opcionales están disponibles el Control de Volumen Cuadrangular (CVC) y el Marco de montaje.
Se puede fabricar con marco abatible y porta filtro de 1” (GMK2B).

  CARACTERÍSTICAS

- Rejilla tipo uso rudo para transferencia.
- Aletas fijas tipo "K" con inclinación a 30°.

- Opción de fabricarse con marco abatible y portafiltro. (GEK2B)
 DIMENSIONES  MATERIALES y ACABADOS

- Tamaños desde 6"x 6" hasta 48"x 36" en incrementos de 2".
- Aletas con separación de ¾”.

- Fabricada en Aluminio.
- Colores de línea: blanco, blanco tablaroca o negro mate.


    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.




    ACCESORIOS

- Control de volumen cuadrangular (CVC).

- Marco de montaje.
    PLANO DE DIMENSIONES
    TABLA DE SELECCIÓN



 Notas:
    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA

Las rejillas tipo aleta fija modelo GEK2  serán de la marca Innes.
Su uso será para transferencia de aire. Sus aletas tendrán una inclinación de 30° con separación de 3/4”.
Los tamaños de construcción irán desde 6”x 6” hasta 48”x 36” en incrementos de 2”. Para montaje en plafón reticular, las medidas disponibles serán 24”X24” ó 48”X24” (GEK2LT).
Las rejillas GEK2 estarán construidas en aluminio extruido con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
Como accesorios opcionales estarán disponibles el Control de Volumen Cuadrangular (CVC) y el Marco de montaje.
Podrán fabricarse con marco abatible y portafiltro de 1” (GMK2B).

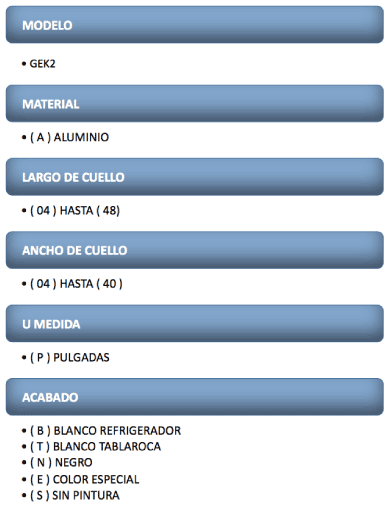

EJEMPLO: GEK2  A 30X16  P B
