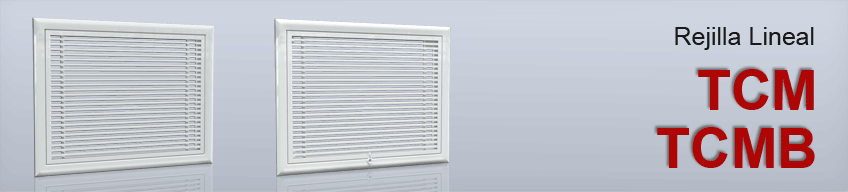

Las rejillas lineales para inyección o retorno tipo TCM y TCMB son una excelente opción para aplicaciones que requieren operación de aire desde piso o muro. Cuentan con un núcleo desmontable (TCM) o abatible (TCMB) y el diseño de sus barras permite obtener una deflexión de 15°.
Los  tamaños de construcción están disponibles desde 4” x 4” hasta 120” x 12” en para las rejillas TCM y de  8 x 8” hasta 24 x 24” para las rejillas TCMB, ambas en incrementos de 1”. Las barras lineales son de 1/4” con una separación de 7/16 entre ellas.
Su núcleo es desmontable (TCM) o abatible con portafiltro de 1” (TCMB).
Las rejillas TC están construidas en aluminio extruido con acabado natural o en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
Como accesorios opcionales están disponibles el Control de Volumen Cuadrado (CVC) para el modelo TCM y el Marco de montaje.
  CARACTERÍSTICAS

- Rejilla lineal para inyección.
- Adecuada para instalación en piso o muro.
- Núcleo desmontable (TCM) o abatible con portafiltro (TCMB).

- Deflexión de 15°.
- Barra lineal de ¼”.
 DIMENSIONES  MATERIALES y ACABADOS

- Desde 4" x 4" hasta 120" x 12" en incrementos de 1”. (TCM).
- Desde 8" x 8" hasta 24" x 24" en incrementos de 1” (TCMB).
- Separación de barras de 7/16".
- Barra de 1/4”.

- Construcción en aluminio.
- Acabado en aluminio natural.
- Colores de línea: blanco, blanco tablaroca o negro mate.

    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industr.iales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.


    ACCESORIOS

- Control de volumen cuadrado (CVC) (sólo TCM).

- Marco de montaje (TCM).

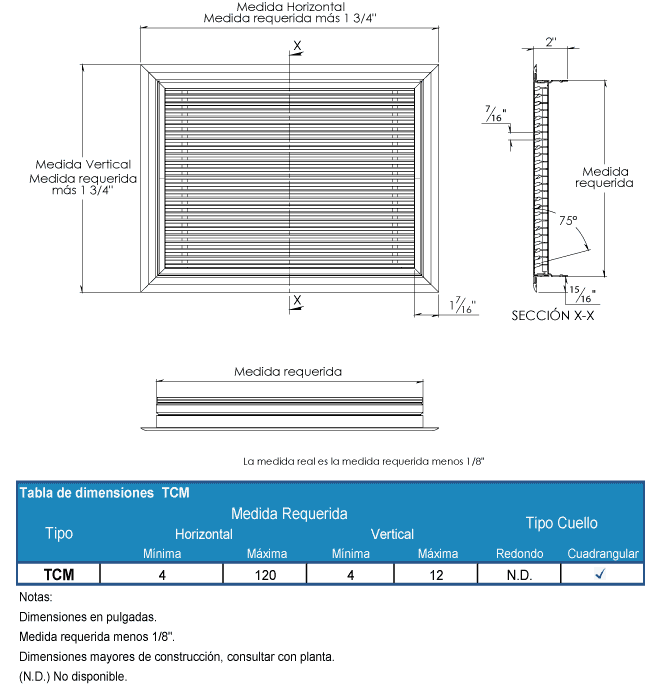

    PLANO DE DIMENSIONES

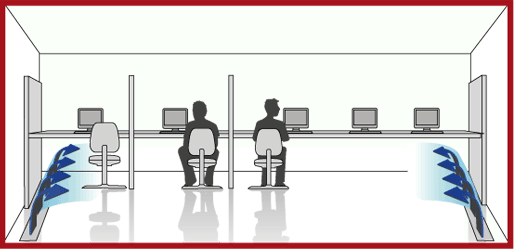

    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA


Las rejillas lineales para inyección o retorno tipo TCM y TCMB serán de la marca Innes.
Serán aptas para aplicaciones de piso o muro. Tendrán un núcleo desmontable (TCM) o abatible con portafiltro (TCMB) y el diseño de sus barras permitirá ofrecer una deflexión de 15°.
Los  tamaños de construcción estarán disponibles desde 4” x 4” hasta 120” x 12” para las rejillas TCM y de  8” x 8” hasta 24” x 24” para las rejillas TCMB, ambas en incrementos de 1”. Las barras lineales serán de 1/4” con una separación de 7/16 entre ellas.
Las rejillas TC estarán construidas en aluminio extruido con acabado natural o en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
Como accesorios opcionales estarán disponibles el Control de Volumen Cuadrado (CVC) para el modelo TCM y el Marco de montaje.

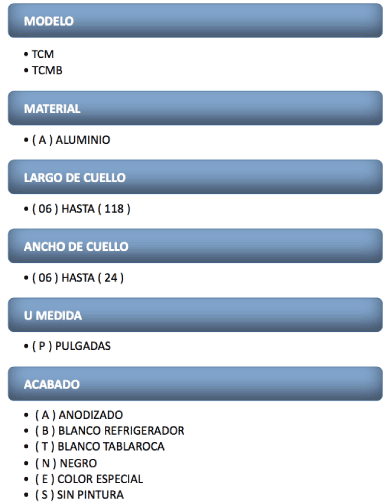

EJEMPLO: TCM  A 72X12  P A
