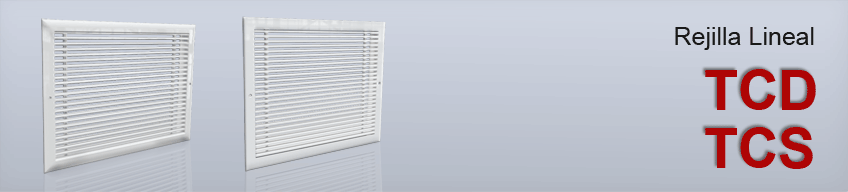

Las rejillas lineales perimetrales para inyección o retorno tipo TCD y TCS son una excelente opción para aplicaciones en techo o muro. Su núcleo es fijo y  el diseño de sus barras permite obtener una deflexión de 15°.
Los  tamaños de construcción están disponibles desde 4” x 4” hasta 120” x 12” en incrementos de 1”. Las barras lineales son de 1/4” con una separación de 7/16” entre ellas.
Pueden ser fabricadas con marco biselado tipo D (TCD) o marco plano tipo S (TCS).
Las rejillas TC están construidas en aluminio extruido con acabado natural o en pintura electrostática en colores de línea: blanco, blanco tablaroca ó negro mate.
Como accesorios opcionales están disponibles el Control de volumen cuadrado (CVC) y el Marco de montaje.
  CARACTERÍSTICAS

- Rejilla lineal para inyección o retorno.
- Adecuada para instalación en muro o techo.
- Núcleo fijo.
- Deflexión de 15°.

- Barra lineal de ¼”.
- Marco biselado tipo D (TCD).
- Marco plano tipo S (TCS).
 DIMENSIONES  MATERIALES y ACABADOS

- Desde  4 "x 4"  hasta 120" x 12" en incrementos de 1”.
- Separación de aletas de 7/16".
- Barra de 1/4".

- Construcción en aluminio.
- Acabado en aluminio natural
- Colores de línea: blanco, blanco tablaroca o negro mate.


    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles .



    ACCESORIOS

- Control de volumen cuadrado (CVC).

- Marco de montaje.

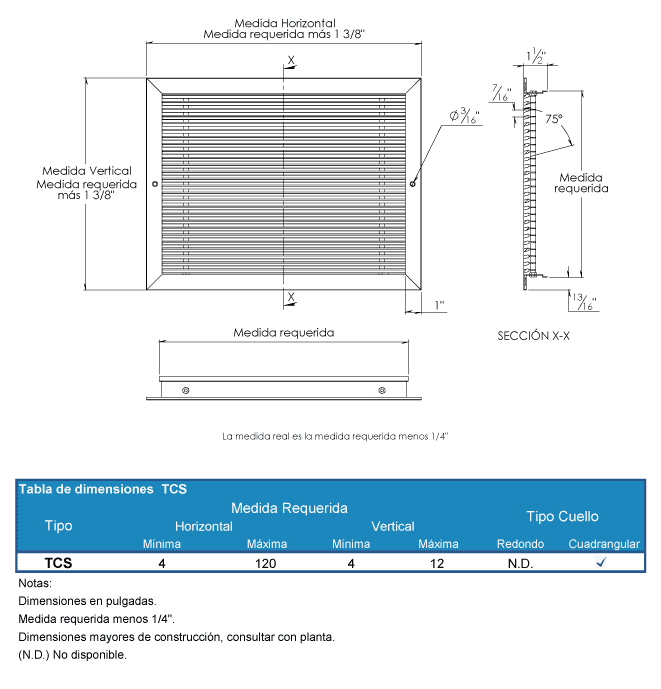

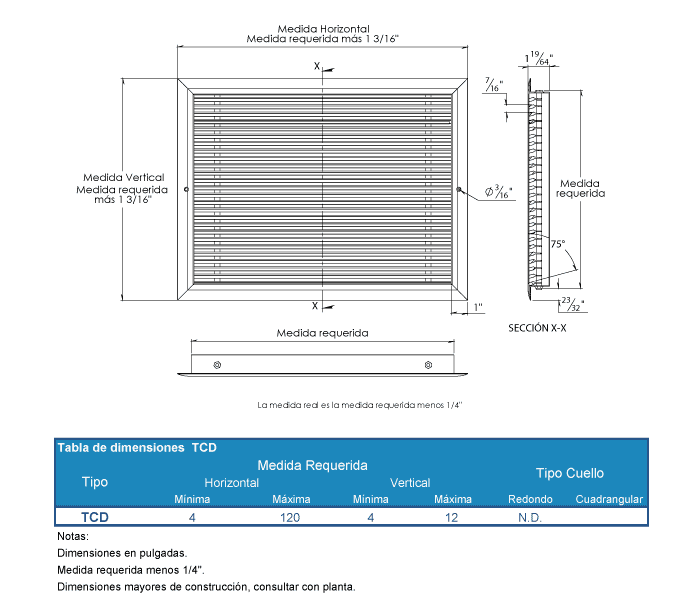

    PLANO DE DIMENSIONES

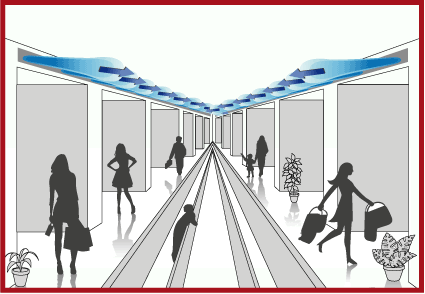

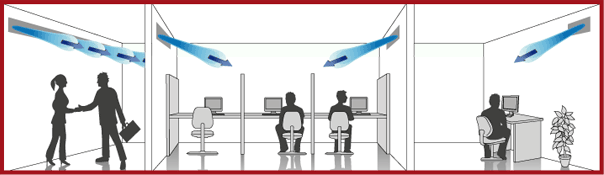

    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA

Las rejillas lineales perimetrales para inyección o retorno tipo TCD y TCS serán de la marca Innes.
Serán aptas para aplicaciones en techo o muro. Su núcleo será fijo y el diseño de sus barras permitirá ofrecer una deflexión de 15°.
Los  tamaños de construcción estarán disponibles desde 4” x 4” hasta 120” x 12” en incrementos de 1”. Las barras lineales serán de 1/4” con una separación de 7/16 entre ellas.
Podrán ser fabricadas con marco biselado tipo D (TCD) o marco plano tipo S (TCS).
Las rejillas TC estarán construidas en aluminio extruido con acabado natural o en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
Como accesorios opcionales estarán disponibles el Control de volumen cuadrado (CVC) y el Marco de montaje.

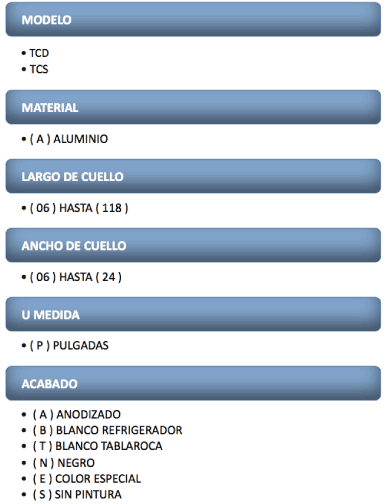

EJEMPLO: TCD  A 118X24  P B
