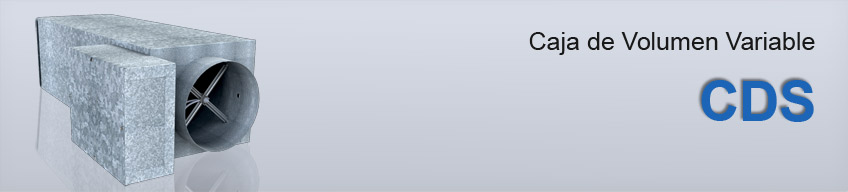

Las cajas de volumen variable de ducto sencillo CDS son una excelente opción para espacios interiores que no requieren calefacción,  cuentan con un excelente aislamiento para absorción de ruido y resistencia térmica. A través de una amplia gama de tamaños, las cajas CDS pueden operar con un rango de flujo de aire desde 45 a 7100 CFM. Así mismo cuentan con un eficiente sensor de flujo el cual, dependiendo del tamaño de la caja, puede tener de 8 hasta 24 puntos de detección que promedia los valores de flujo en una cámara central.
Las unidades CDS cuentan con una compuerta con sello de EVA para disminuir las pérdidas de aire y  están disponibles para conexión a ductos rígidos y flexibles  de 4", 5", 6", 7", 8", 10", 12", 14" ,16 y 24". Su fabricación es en lámina galvanizada con recubrimiento interno de fibra de vidrio de 1/2" de espesor.
Como accesorio opcional está el gabinete para alojar actuador, así como  el kit de control análogo/digital que incluye: actuador, termostato y transformador.
Las cajas pueden fabricarse con un atenuador de ruido integrado (tipo CDS1).


  CARACTERÍSTICAS

- Caja de volumen variable de ducto sencillo.
- Gabinete opcional para controles en el lado derecho o izquierdo.
- Compuerta con sello de EVA para disminuir las pérdidas de aire.
- Rango de operación de flujo de aire desde 45 hasta 7100 CFM.

- Cuenta con un aislamiento térmico interior que permite la disminución   de ruido.
- Sensor de Flujo.
- Opción de fabricarse con atenuador de ruido integrado.

 DIMENSIONES    MATERIALES y ACABADOS

- Tamaño de construcción para ductos redondos de 4", 5", 6", 7", 8", 10",   12", 14", 16" y 24".

- Fabricado en lámina galvanizada.
- Aislamiento interno de fibra de vidrio de 1/2" de espesor.


    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.



    ACCESORIOS

 - Kit de control análogo/digital que incluye: actuador, termostato y transformador.

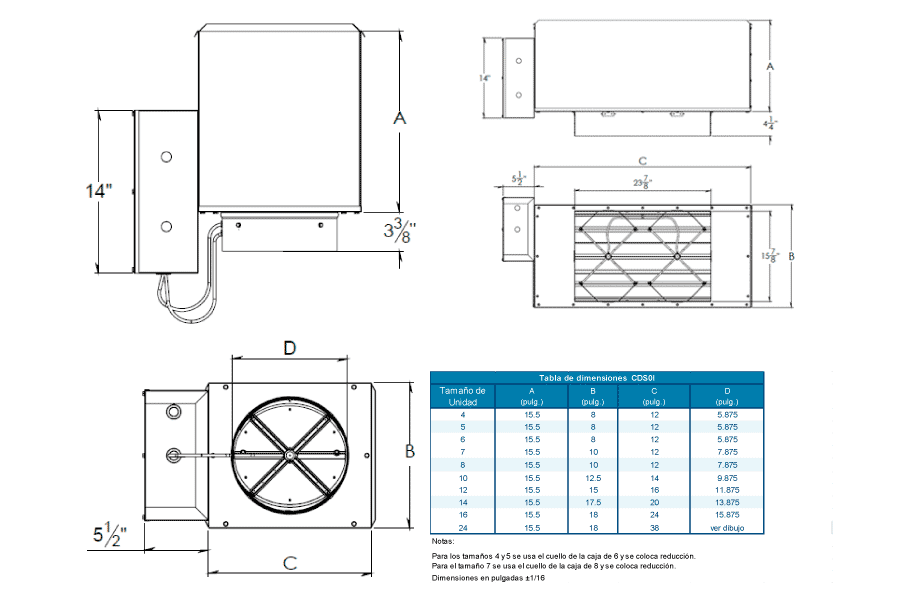

    PLANO DE DIMENSIONES

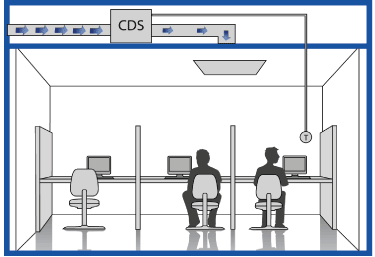

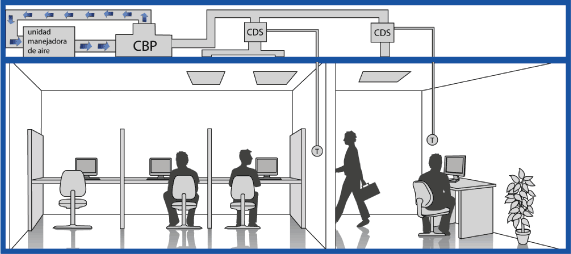

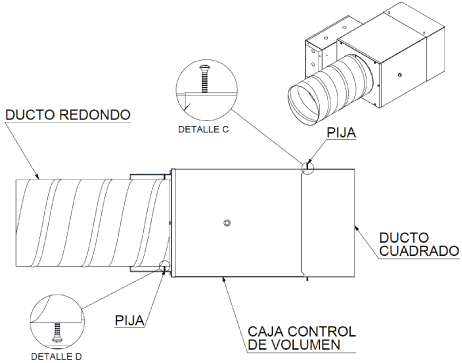

    DIAGRAMA DE INSTALACIÓN

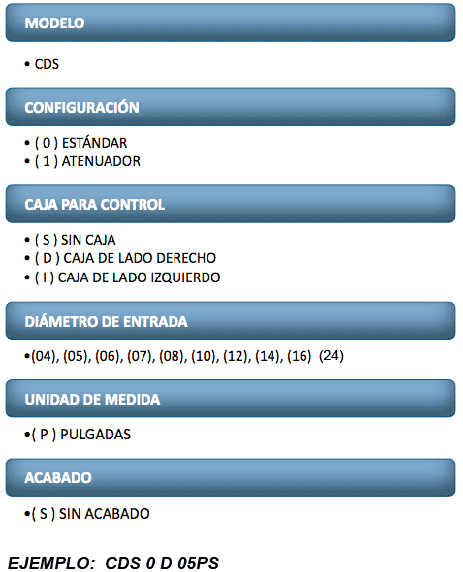

    ESPECIFICACIÓN SUGERIDA

Las cajas de volumen variable de ducto sencillo CDS serán de la marca Innes.  Contarán  con un excelente aislamiento para absorción de ruido y resistencia térmica. De acuerdo al tamaño, las cajas CDS podrán operar con un rango de flujo de aire desde 45 a 7100 CFM. Así mismo contarán con un eficiente sensor de flujo el cual varía de 8 hasta 24 puntos de detección, el cual promedia los valores de flujo en una cámara central dependiendo del tamaño de la caja.
Las CDS tendrán con una compuerta con sello de EVA para disminuir las pérdidas de aire y  estarán disponibles para conexión a ductos rígidos y flexibles  de 4", 5", 6", 7", 8", 10", 12", 14" , 16" y 24". Su fabricación será en lámina galvanizada con recubrimiento interno de fibra de vidrio de 1/2" de espesor.
Como accesorio opcional estarán disponibles: el gabinete para alojar actuador, así como  el kit de control análogo/digital que incluye: actuador, termostato y transformador.
Las cajas pueden fabricarse con un atenuador de ruido integrado (tipo CDS1).
