 INTRODUCCIÓN


  Ficha de Producto

  Instalación


Las campanas de extracción Capture Jet son  altamente eficientes para remover aire contaminado así como exceso de calor emitido por equipos de cocina.

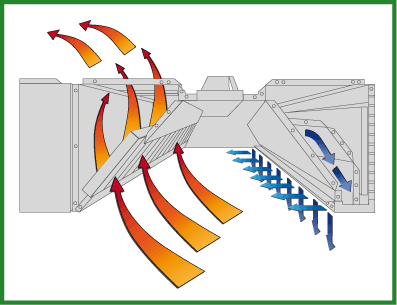

Cuentan con boquillas que emiten un bajo volumen de aire a alta velocidad por todo su perímetro denominado "Capture Jet" que dirigen la columna de humo hacia los filtros mecánicos. En comparación con las campanas de extracción convencionales, las "Capture-Jet" son más eficientes por su reducción en el consumo de energía en más del 30%, debido a que reducen el flujo de aire a extraer, proveyendo una completa captura y contención de la columna de humo de convección y efluentes.
Las campanas "Capture -Jet" proporcionan ahorros desde la inversión inicial en el equipamiento de HVAC, así como en el consumo cotidiano de energía eléctrica.
Las campanas de extracción también incluyen filtros mecánicos de extracción  de grasa "KSA", los cuales remueven  el 95% de partículas de grasa de 8 micrones de diámetro en adelante.
El incremento de la detención de  la grasa reduce el mantenimiento de la campana, así como la periodicidad de la limpieza de los ductos de extracción y produce una menor caída de presión.
Los filtros mecánicos KSA son de acero inoxidables y fáciles de limpiar. Las campanas también incluyen un puerto T.A.B (Testing Air Balancing), para pruebas y balanceo.

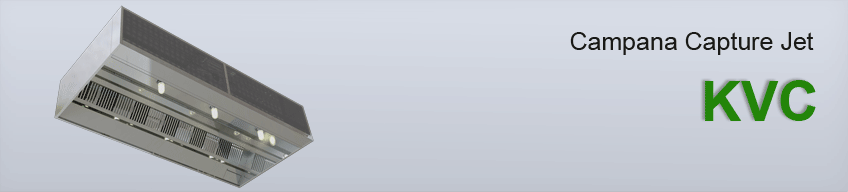

La campana de extracción para pared con difusor de desplazamiento frontal y  tecnología Capture Jet ® modelo KVC cuenta con iluminación, puerto de medidas de flujo de aire (T.A.B.), difusor de desplazamiento y filtros mecánicos de grasa KSA altamente eficientes. Como accesorio opcional, está el sistema contra incendio.
  CARACTERÍSTICAS

- Campana de extracción para pared con difusor de desplazamiento y    tecnología Capture Jet ®.

- El sistema Capture Jet ® reduce el requerimiento de flujo de aire para   extracción e incrementa la eficiencia de captura y contención de la   campana.
- Los filtros multiciclón KSA permiten remover el 95% de partículas de   grasa.
 DIMENSIONES   MATERIALES y ACABADOS

- Largo de 48" a 168", ancho de 48" a 84" y alto de 30".

- Fabricado en acero inoxidable.
- Pulido P4.

    VERSATILIDAD

- Cocinas Comerciales.



    ACCESORIOS

- Sistema contra incendio.

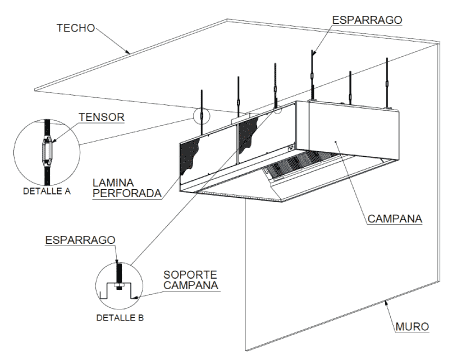

    DIAGRAMA DE INSTALACIÓN

- Contará con 8 brackets para su sujeción a través de varillas roscadas.

    ESPECIFICACIÓN SUGERIDA


General.
La campana será construida en acero inoxidable de calibre 18 en áreas expuestas.
El cuerpo exterior de la campana será construida en acero inoxidable con acabado satinado. Cada ensamble será soldado y hermético, evitando goteos nocivos de condensación y grasa.
Los bordes de la campana serán en diseño de doble pared (no se permitirán campanas de pared sencilla).

Descarga.
La descarga de flujo de aire se calculará en base al calor por convección generado por los aparatos debajo de cada sistema de campana. Las especificaciones técnicas incluirán cálculos de calor por convección  basadas en la potencia de entrada del uso de los aparatos.

Capture Jet® con tecnología-Side Jet
La campana Capture Jet® será diseñada con tecnología Side-Jet para reducir el caudal de aire a extraer y mejorar la captura y la eficiencia de contención de la campana. El aire de la campana Capture Jet® será introducido a través de un panel de descarga especial  y no excederá más del 10% del total del flujo de aire a extraer.
La velocidad de descarga será de 1500 pies por minuto como mínimo. Descarga tipo slot o rejilla no serán usados. La campana Capture Jet® será montada internamente con un control de velocidad y no requerirá una compuerta de fuego o desactivación electrónica en modo de fuego.

Plenum de suministro de aire.
Las boquillas de descarga frontal componen el plenum de aire que será fabricado del mismo material que la campana. La cara del plenum será perforada en acero inoxidable para brindar una baja velocidad de aire al espacio y minimizar la turbulencia del cuarto mientras se refresca la zona de ocupación.

Filtros de grasa.
La campana estará equipada con filtros mecánicos de grasa KSA fabricados en acero.
Los filtros KSA tendrán un  promedio de eficiencia de extracción de grasa es de 95% en partículas con un diámetro de 8 micrones en adelante. La perdida de presión sobre el filtro mecánico no deberá exceder 0.50" de las tasas de flujo de agua para descargas pesadas de cocina. Los niveles de ruido no excederán una tasa NC de 55. de bafle, o en dado caso , extractores tipo ranura no se usarán.

Accesorios de luz.
Las luces de la campana serán tipo incandescente, adecuados para campanas de grasa.
Como opción: empotrada fluorescente e incandescente. La iluminación será adecuada para el suministro de alimentación monofásica.
