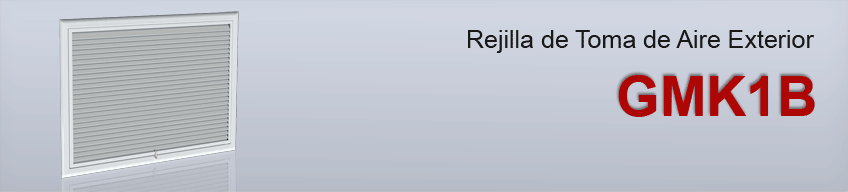

Las rejillas tipo aleta fija modelo GMK1B  son una excelente opción para uso rudo y toma de aire exterior. Sus aletas tienen una inclinación de 30° y separación entre sí de 1/2”. Su núcleo es abatible y cuentan con portafiltro de 1”.
Los tamaños de construcción están disponibles desde 6”x 6” hasta 48”x 36” en incrementos de 2”. Para montaje en plafón reticular, las medidas disponibles son 24”X24” ó 48”X24” (GMK1BLT).
Las rejillas GMK1B están construidas en aluminio extruido con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
Como accesorios opcionales está disponible el filtro de 1”.
  CARACTERÍSTICAS

- Rejilla de uso rudo para toma de aire exterior.
-  Aletas fijas tipo "K" con inclinación a 30°.
- Núcleo abatible y porta filtro de 1".


 DIMENSIONES  MATERIALES y ACABADOS

- Desde 6"x6" hasta 48"x 36" en incrementos de 2”.
- Separación de aletas de 1/2".

- Fabricada en Aluminio.
- Colores de línea: blanco, blanco tablaroca o negro mate.
    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.





    ACCESORIOS

- Filtro de 1”.
    PLANO DE DIMENSIONES
    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA


Las rejillas tipo aleta fija modelo GMK1B  serán de la marca Innes.
Su uso será para toma de aire exterior de uso rudo. Sus aletas tendrán una inclinación de 30° con separación de 1/2”. Contarán con núcleo abatible y portafiltro de 1”.
Los tamaños de construcción estarán disponibles desde 6”x 6” hasta 48”x 36” en incrementos de 2”. Para montaje en plafón reticular, las medidas disponibles serán 24”X24” ó 48”X24” (GMK1BLT).
Las rejillas GMK1B estarán construidas en aluminio extruido con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
Como accesorio opcional estará disponible el filtro de 1”.



EJEMPLO: GMK1B  A 48X40  P B
