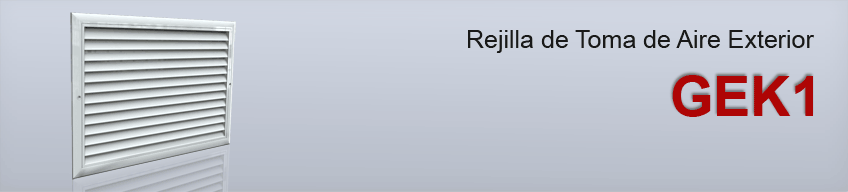

Las rejillas tipo aleta fija modelo GEK1 de uso rudo son una excelente opción rudo y toma de aire exterior. Sus aletas tienen una inclinación de 30° y separación entre sí de 1/2”.
Los tamaños de construcción están disponibles desde 6”x 6” hasta 48”x 36” en incrementos de 2”. Para montaje en plafón reticular, las medidas disponibles son 24”X24” ó 48”X24” (GEK1LT).
Las rejillas GEK1 están construidas en aluminio con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate.
Como accesorios opcionales están disponibles el Control de Volumen Cuadrangular (CVC) y el Marco de montaje.
Se puede fabricar con marco abatible y porta filtro de 1” (GMK1B).

  CARACTERÍSTICAS

- Rejilla de uso rudo para toma de aire exterior.
- Aletas fijas tipo K con inclinación de 30°.


 DIMENSIONES  MATERIALES y ACABADOS

- Desde 6"x 6" hasta 48"x 36" en incrementos de 2".
- Aletas con separación de 1/2".

- Fabricada en Aluminio.
- Colores de línea: blanco, blanco tablaroca o negro mate.
    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.
- Gimnasios.




    ACCESORIOS

- Control de volumen cuadrangular (CVC).

- Marco de montaje.

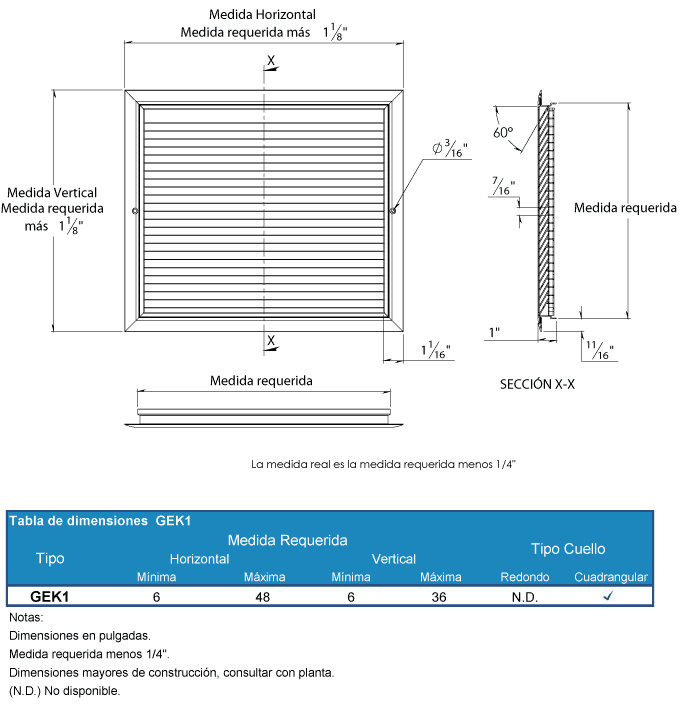

    PLANO DE DIMENSIONES

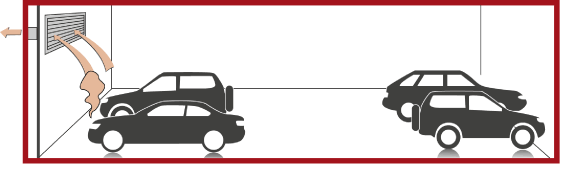

    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA

Las rejillas tipo aleta fija modelo GEK1 serán de la marca Innes.
Su uso será para toma de aire exterior de uso rudo. Sus aletas tendrán una inclinación de 30°, con separación de 1/2”.
Los tamaños de construcción estarán disponibles desde 6”x 6” hasta 48”x 36” en incrementos de 2”. Para montaje en plafón reticular, las medidas disponibles serán 24”X24” ó 48”X24” (GEK1LT).
Las rejillas GEK1 estarán construidas en aluminio extruido con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate.
Como accesorios opcionales estarán disponibles el Control de Volumen Cuadrangular (CVC) y el Marco de montaje.
Podrán fabricarse con marco abatible y portafiltro de 1” (GMK1B).

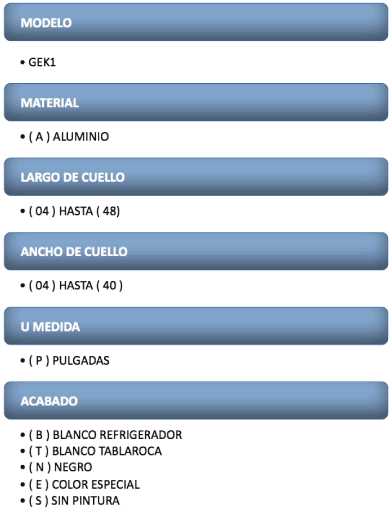

EJEMPLO: GEK1  A 48X40  P B
