DESCARGAS

  INTRODUCCIÓN

  Submittal

  Datos de Ingenieria

  Instalación

 Especificación  Sugerida


Las rejillas de paso o transferencia tipo GSY y GDY cuentan con aletas tipo Y con una inclinación a 45°. Pueden ser fabricadas con marco sencillo (GSY) o doble marco (GDY) para paso en puerta.
Los tamaños de construcción están disponibles desde 6" x 6" hasta 36" x 24" en incrementos de 2" con una separación de aletas de 3/4”. Adecuadas para puertas de entre 1” y 2” de ancho (GDY)
Están fabricadas en aluminio con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
Como accesorios opcionales están disponibles (solo para GSY) el Control de Volumen Cuadrado (CVC) y el marco de montaje.
  CARACTERÍSTICAS

- Rejilla de paso o transferencia.
- Con aleta tipo "Y" con inclinación de 45°.
- Marco sencillo (GSY).

- Doble marco telescópico tipo D para paso en puerta (GDY)
- Adecuada para puertas de entre 1” y 2” (GDY)
 DIMENSIONES  MATERIALES y ACABADOS

- Tamaños desde 6" x 6" hasta 36" x 24" en incrementos de 2".
- Separación de aletas de 3/4".

- Fabricada en aluminio.
- Colores de línea: blanco, blanco tablaroca o negro mate.




    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.




    ACCESORIOS

-Control de volumen cuadrado (CVC). (Disponible para GSY).

-Marco de montaje (Disponible para GSY).
    PLANO DE DIMENSIONES
    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA


Las rejillas de paso o transferencia tipo GSY y GDY serán de la marca Innes.
Contarán  con aletas tipo Y con una inclinación a 45°. Podrán ser fabricadas con marco sencillo (GSY) o doble marco telescópico para paso en puerta (GDY).
Los tamaños de construcción de las rejillas irán desde 6" x 6" hasta 36" x 24" en incrementos de 2" con una separación de aletas de 3/4”. Las GDY serán adecuadas para un ajuste mínimo de ancho de puerta de 1” y un máximo de 2”.
Estarán construidas en aluminio con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate.
Como accesorios opcionales para el modelo GSY estarán disponibles el Control de Volumen Cuadrado (CVC) y el marco de montaje.

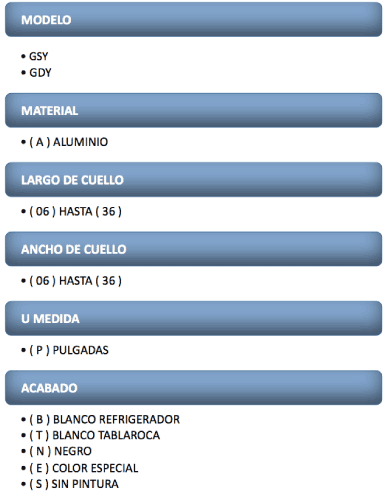

EJEMPLO: GDY  A 10X04  P B
