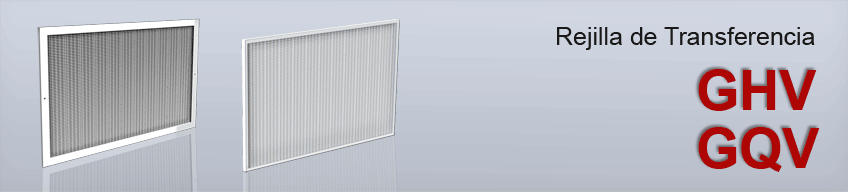

Las rejillas tipo panal tipo GQV y GHV son una excelente opción para transferencia.
Están disponibles con contramarco tipo Q (GQV) y con marco de aluminio extruido tipo H (GHV).
Los  tamaños de construcción disponibles son desde 6” x 6” hasta 48” x 36” en incrementos de 1”  Las rejillas GHV y GQV son fabricadas con panal “V” tipo no visión en acero, acero inoxidable o aluminio. Su acabado es pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate.

Como accesorios opcionales está disponible el marco de montaje (GHV).
  CARACTERÍSTICAS

- Rejilla tipo panal para transferencia.
- Recomendada para uso con rejillas de panal tipo A y/o R.
- Panal "V" de ½ " tipo no visión.

- Contramarco tipo Q (GQV).
- Marco extruido tipo H (GHV).
 DIMENSIONES  MATERIALES y ACABADOS

- Desde 6"x 6" hasta 48"x 36".
- Separación entre aletas 3/16".
- Incrementos de 1".

- Panal fabricado acero, acero inoxidable o aluminio.
- Marco de aluminio.
- Colores de línea: blanco, blanco tablaroca y  negro mate.
    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles .


    ACCESORIOS

 - Marco de montaje.
    PLANO DE DIMENSIONES

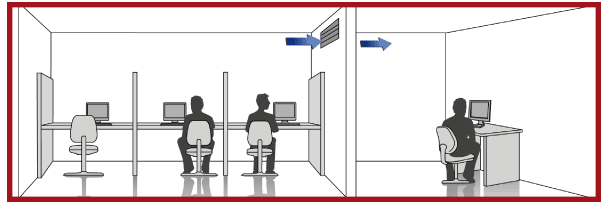

    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA

Las rejillas tipo panal tipo GQV y GHV serán de la marca Innes. Su aplicación será transferencia.
Estarán disponibles con contramarco tipo Q (GQV) y con marco de aluminio extruido tipo H (GHV).
Los  tamaños de construcción estarán disponibles desde 6” x 6” hasta 48” x 36” en incrementos de 1”  Las rejillas GHV y GQV serán fabricadas con panal “V” tipo no visión en acero, acero inoxidable o aluminio. Su acabado será pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate.
Como accesorios opcionales estárá disponible el marco de montaje (GHV).

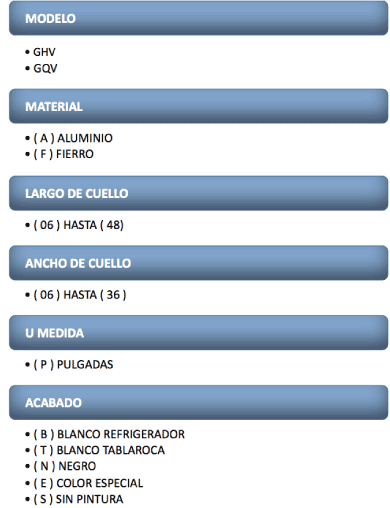

EJEMPLO: GHV  A 48X36  P E
