Las rejillas tipo aleta para retorno o extracción con panal abatible GMHB son una excelente opción para cualquier aplicación que requiera una eficiente circulación de aire. Cuentan con aletas fijas con inclinación a 30° con una separación de ¾”.
Las dimensiones disponibles son desde 8” x 8” hasta 48” x 48” en incrementos de 2”, para montaje en plafón reticular las medidas disponibles son 24”x24” ó 48”x24” (GMHBLT).
Las rejillas GMHB están construidas totalmente en aluminio extruido con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
  CARACTERÍSTICAS

- Rejilla tipo aleta para retorno o extracción.
- Aleta fija con inclinación a 30°.

- Separación entre aletas de ¾”.
- Núcleo abatible.
 DIMENSIONES  MATERIALES y ACABADOS

- Desde 8" x 8" hasta  48" x 48" en incrementos de 2”.
- Construcción para montaje en plafón reticular de 24”X 24” ó 24”x 48” (GMHBLT).

- Fabricada en aluminio.
- Colores de línea: blanco, blanco tablaroca o negro mate.


    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.



    ACCESORIOS

- Filtro de 1”

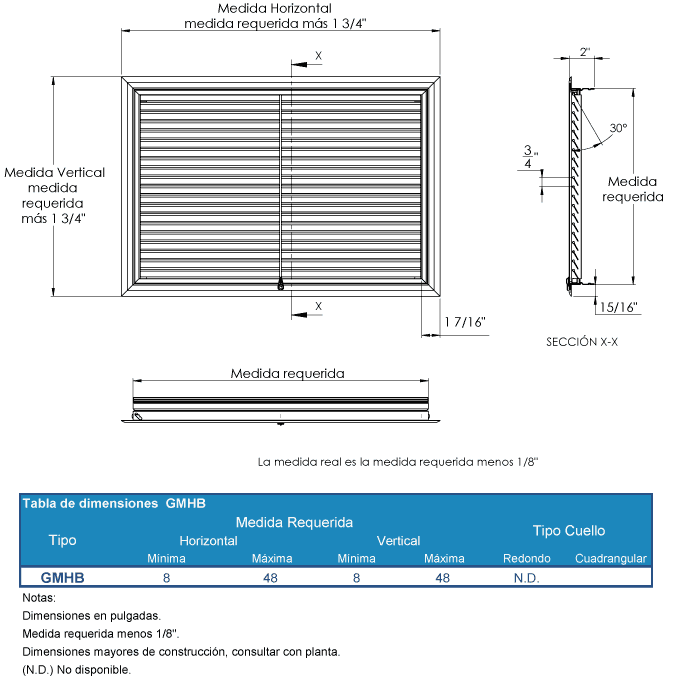

    PLANO DE DIMENSIONES

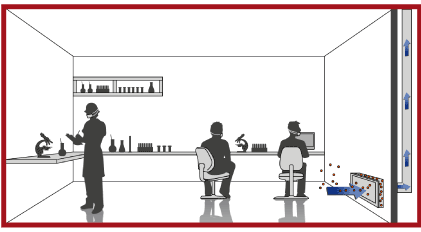

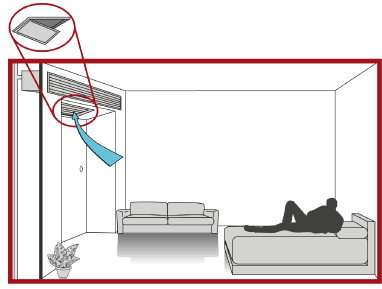

    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA

Las rejillas tipo aleta para retorno o extracción con panal abatible GMHB serán de la marca Innes. Contarán con aletas fijas con inclinación a 30° con una separación de ¾”.
Las dimensiones disponibles serán desde 8” x 8” hasta 48” x 48” en incrementos de 2”, para montaje en plafón reticular las medidas disponibles serán 24”x24” ó 48”x24” (GMHBLT).
Las rejillas GMHB estarán construidas en aluminio extruido con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate.
Como accesorio opcional estará disponible el filtro de 1”.

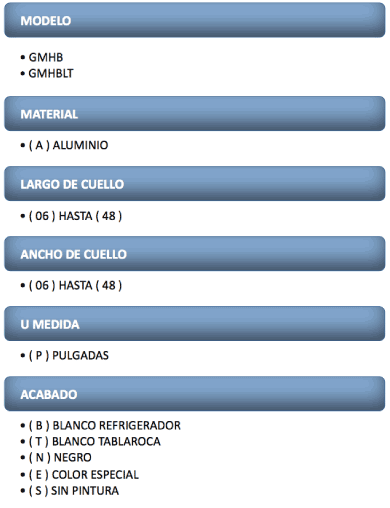

EJEMPLO: GMHB A 06X04 P B
