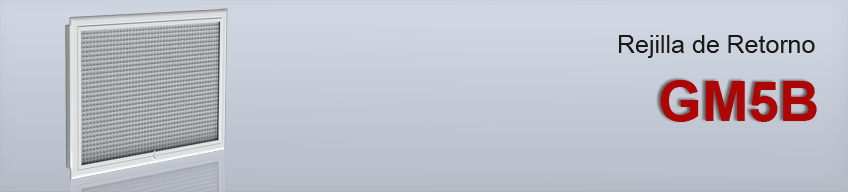

Las rejillas tipo cuadrícula  para retorno o extracción modelo GM5B son una excelente opción para cualquier aplicación que requiera retornar o transferir altos volúmenes de aire. Su marco es abatible e incluyen un poltrafiltro de 1”.
Los  tamaños de construcción están disponibles desde 6” x 6” hasta 48” x 48” en incrementos de 1”. Para montaje en plafón reticular las medidas disponibles son 24”X24” y 48”x24” (GM5BLT).
La dimensión de la cuadrícula es de 1/2"x 1/2" x 1/2".
Las rejillas GM5B están construidas en aluminio con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
Como accesorio opcional  está disponible el filtro de 1”.
  CARACTERÍSTICAS

- Rejilla tipo cuadricula para extracción o retorno de aire.
- Marco abatible y porta filtro de 1”.


 DIMENSIONES  MATERIALES y ACABADOS

- Desde 6"x 6" hasta 48"x 48" en incrementos de 1”.
- Construcción para montaje en plafón reticular de 24”x24” ó 48”x24”   (GM5BLT).
- Cuadricula de 1/2" x1/2" x1/2".

- Aluminio.
- Colores de línea: blanco, blanco tablaroca o negro mate.


    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.

    ACCESORIOS

 -  Filtro de 1”.

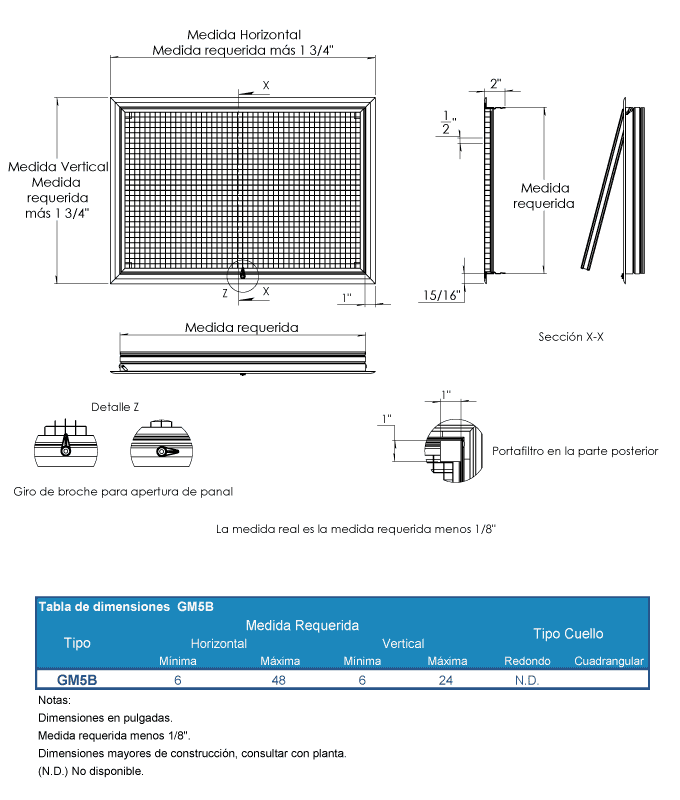

    PLANO DE DIMENSIONES
    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA


Las rejillas tipo cuadrícula  para retorno o extracción de aire modelo GM5B serán de la marca Innes.
Estarán fabricadas con marco abatible e incluirán un poltrafiltro de 1”.
Los  tamaños de construcción estarán disponibles desde 6” x 6” hasta 48” x 48” en incrementos de 1”. Para montaje en plafón reticular, las dimensiones disponibles serán 24”X24” o 48”X24” (GM5BLT).
Las cuadrículas de las rejillas tendrán dimensiones de 1/2"x 1/2" x 1/2".
Las rejillas GM5B estarán construidas en aluminio con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate.
Como accesorio opcional estará disponible el filtro de 1”.

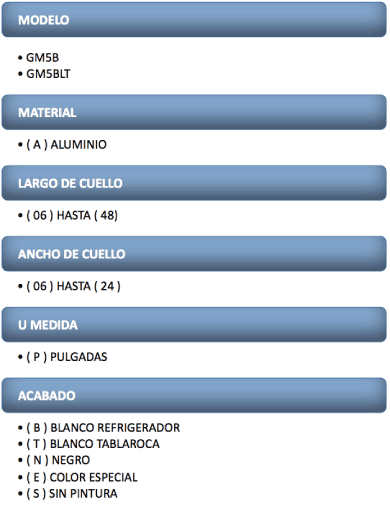

EJEMPLO: GM5BLT  A 48X24 P B
