  INTRODUCCIÓN

  Submittal GHP

  Datos de Ingenieria

  Instalación

 Especificación  Sugerida

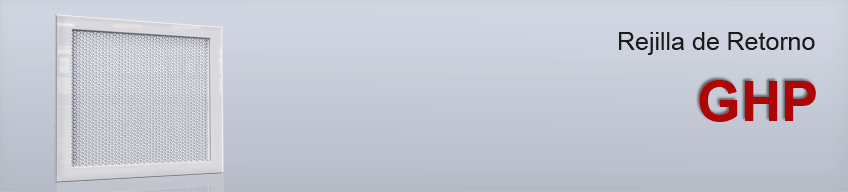

Las rejillas perforadas para extracción o retorno GHP, GMP y GQP son una excelente opción para cualquier aplicación que requiera  de un eficiente desahogo de aire. Las perforaciones de 3/16” en la malla proveen un área libre de 51%.
Los tamaños de construcción disponibles son desde 6” x 6” hasta 24” x 24” en incrementos de 1”. Pueden fabricarse con marco extruido (GHP), marco extruido desmontable (GMP) ó contramarco (GQP).
Su acabado es en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate.
Como accesorios opcionales están disponibles el  Control de volumen cuadrangular (CVC) y el marco de montaje.
Puede fabricarse también en versión abatible con portafiltro (GMPB)

  CARACTERÍSTICAS

- Rejilla perforada para extracción o retorno.
- Área libre del 51%.

- Disponible con marco extruido (GHP), marco extruido desmontable    (GMP) ó contramarco (GQP).
- Opción de fabricarse abatible con portafiltro (GMPB).



 DIMENSIONES  MATERIALES y ACABADOS

- Desde 6"x  6" hasta 24"x 24" en incrementos de 1".

- Malla perforada en acero o aluminio
- Marcos en aluminio o contramarco en aluminio o acero
- Colores de línea: blanco, blanco tablaroca o negro mate.


    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.

    ACCESORIOS


- Control de volumen cuadrangular (CVC), disponible para GHP y GMP.

- Marco de montaje.

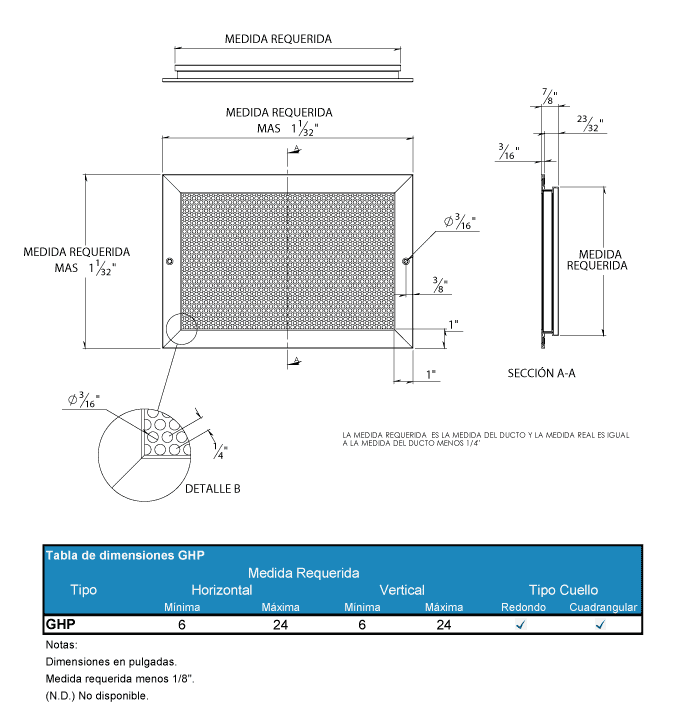

    PLANO DE DIMENSIONES

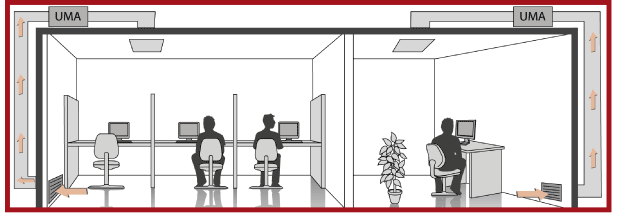

    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA

Las rejillas perforadas para extracción o retorno GHP, GMP, GQP  serán de la marca Innes.
Serán adecuadas para aplicaciones que requiera un eficiente desahogo de aire. Las perforaciones de 3/16” en la malla proveerán un área libre de 51%.
 Los  tamaños de construcción disponibles serán de 6” x 6” hasta 24” x 24” en incrementos de 1”.
Se podrán fabricar con marco extruido (GHP), marco extruido desmontable (GMP) ó contramarco (GQP).
Su acabado será en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate.
Como accesorios opcionales estarán disponibles el Control de volumen cuadrangular (CVC) y el marco de montaje.
Como opción podrán también fabricarse abatible con portafiltro (GMPB).

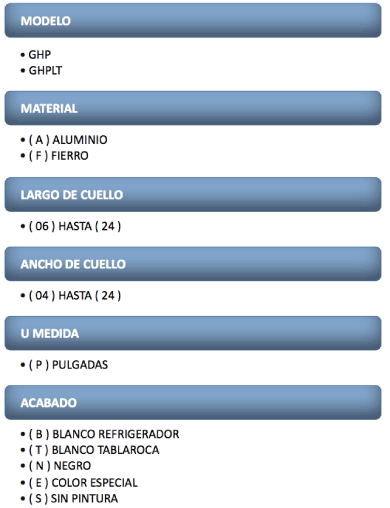

EJEMPLO: GHP  A 24X24 P B
