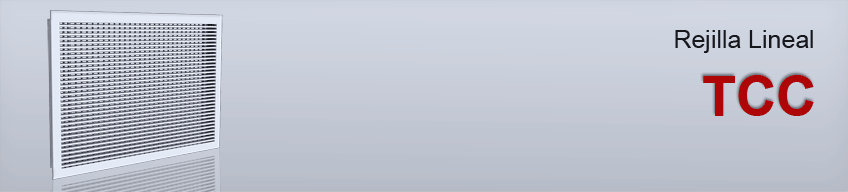

La rejilla lineal de doble deflexión para inyección tipo TCC es una excelente opción para aplicaciones en techo o muro. Su núcleo es fijo y  el diseño de sus barras frontales permite obtener una deflexión de 15°. Cuenta con una cama de aletas en la parte posterior que permiten el ajuste al flujo deseado.
Los  tamaños de construcción están disponibles desde 4” x 4” hasta 120” x 12” en incrementos de 1”. Las barras lineales frontales son de 1/4” con una separación de 7/16” entre ellas.
La rejilla TCC está construida en aluminio extruido con acabado natural o en pintura electrostática en colores de línea: blanco, blanco tablaroca ó negro mate.
Como accesorios opcionales están disponibles el Control de volumen cuadrado (CVC) y el Marco de montaje.
  CARACTERÍSTICAS

- Rejilla lineal de doble deflexión para inyección.
- Adecuada para instalación en muro o techo.
- Núcleo fijo.

- Deflexión de 15°.
- Barra lineal de ¼” al frente y aletas ajustables en la parte posterior.
 DIMENSIONES  MATERIALES y ACABADOS

- Desde  4" x 4" hasta 120" x 12" en incrementos de 1”.
- Separación de barras de 7/16".
- Barra de 1/4”.

- Construcción en aluminio.
- Acabado en aluminio natural.
- Colores de línea: blanco, blanco tablaroca y negro mate.


    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.



    ACCESORIOS

- Control de volumen cuadrado (CVC).

- Marco de montaje.

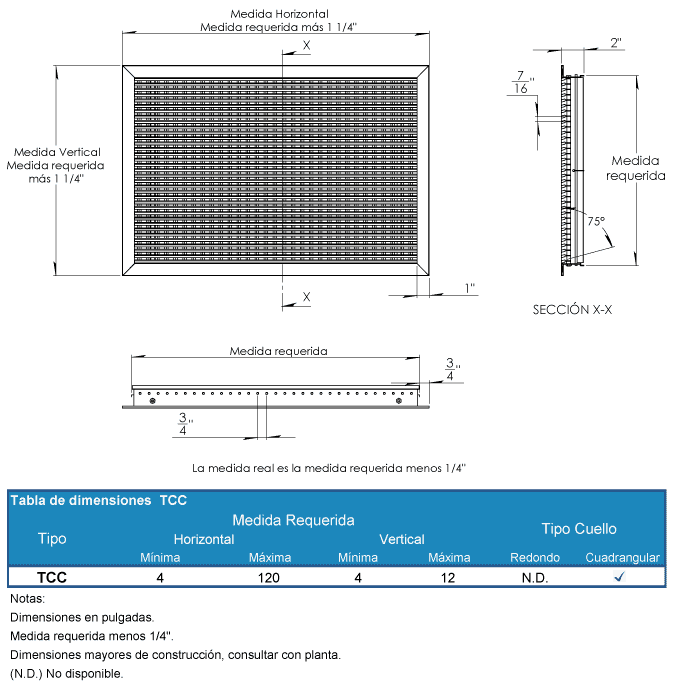

    PLANO DE DIMENSIONES

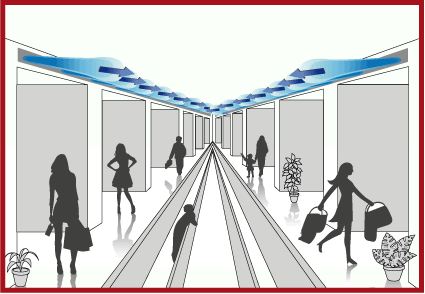

    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA

La rejilla lineal de doble deflexión para inyección tipo TCC será de la marca Innes-
Será apta para aplicaciones en techo o muro. Su núcleo será fijo y el diseño de sus barras lineales permitirá ofrecer una deflexión de 15°, sus aletas ajustables en la parte posterior serán ajustables. Los tamaños de construcción estarán disponibles desde 4” x 4” hasta 120” x 12” en incrementos de 1”. Las barras lineales serán de 1/4” con una separación de 7/16 entre ellas.
La rejilla TCC estará construida en aluminio extruido con acabado natural o en pintura electrostática en colores de línea: blanco, blanco tablaroca ó negro mate.
Como accesorios opcionales estarán disponibles el Control de volumen cuadrado (CVC) y el Marco de montaje.

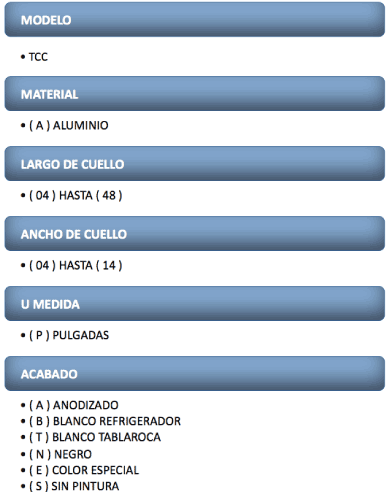

EJEMPLO: TCC  A 48X14  P B
