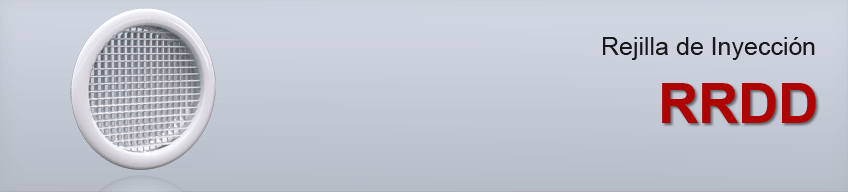

Las rejillas redondas tipo aleta de doble deflexión para inyección o extracción RRDD son una excelente opción para aplicaciones de techo y pared que requieran un acoplamiento a ductos flexibles ó espiroductos.
Las aletas tienen un ajuste individual con separación de ¾” . Las dimensiones de cuello son desde 6” hasta 20” de diámetro en incrementos de 2”.
Las rejillas RRDD están construidas en aluminio con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
Como accesorio opcional está disponible el Control de volumen redondo (CVR).
|
|
CARACTERÍSTICAS |
- Rejilla redonda tipo aleta, para inyección o extracción.
- Doble deflexión. |
- Aletas con ajuste individual.
- Separación entre aletas 3/4". |
|
DIMENSIONES |
MATERIALES y ACABADOS |
- Diámetros desde 6" hasta 20".
- Producto disponible en incrementos de 2". |
- Aluminio.
- Colores de línea: blanco, blanco tablaroca o negro mate.
|
|
VERSATILIDAD |
- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles. |
 |
|
ACCESORIOS |

- Control de Volumen Redondo (CVR).
|

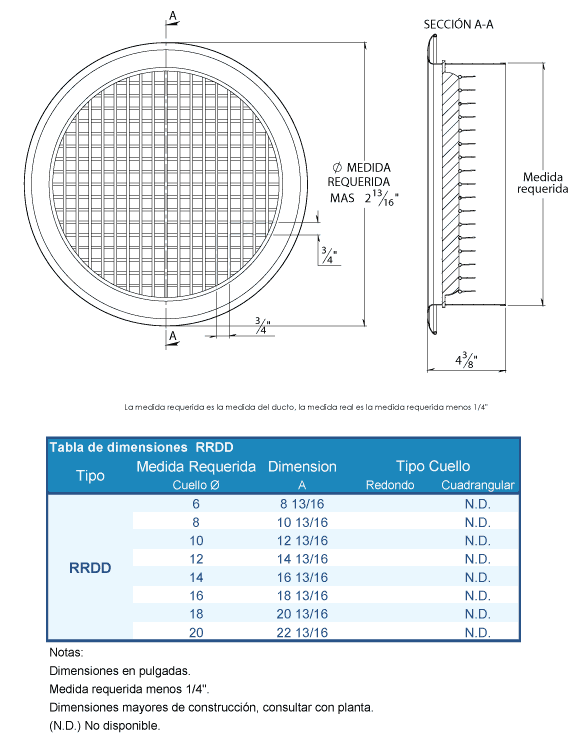

PLANO DE DIMENSIONES |
 |
DIAGRAMA DE INSTALACIÓN |
 |
ESPECIFICACIÓN SUGERIDA |
Las rejillas redondas tipo aleta de doble deflexión para inyección o extracción RRDD serán de la marca Innes. Serán utilizadas para aplicaciones de techo y pared que requieran un acoplamiento a ductos flexibles ó espiroductos.
Las aletas tendrán un ajuste individual con separación de ¾”. Las dimensiones serán desde 6” hasta 20” de diámetro en incrementos de 2”.
Las rejillas RRDD estarán construidas en aluminio con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate.
Como accesorio opcional estará disponible el Control de volumen redondo (CVR). |

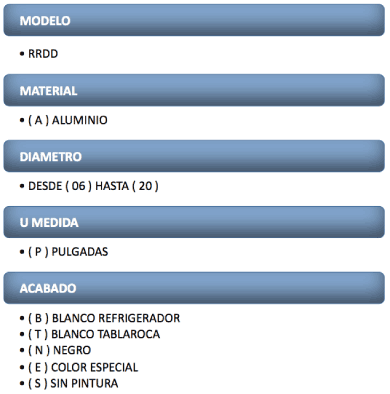

EJEMPLO: RRDD A 14 P T
|
