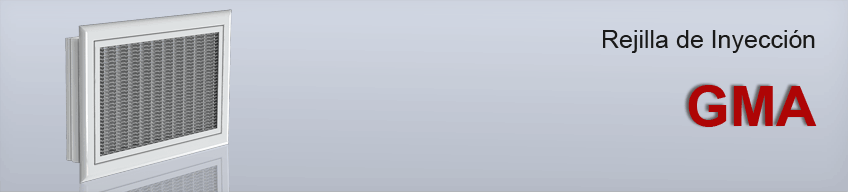

Las rejillas tipo panal desmontable de doble deflexión para inyección GMA son ampliamente recomendadas para uso en muros y aplicaciones de travesaño. Su diseño exclusivo tipo panal permite obtener una deflexión de 5° ó 15° de acuerdo a la orientación del panal desmontable.
Están disponibles con marco en aluminio extruido y el panal puede fabricarse tanto en aluminio como acero.
Las medidas disponibles del panal de aluminio son desde  4" x 4" hasta 48" x 36"; para el panal de acero las medidas son desde 4" x 4" hasta 48" x 24”.
Las rejillas GMA están disponibles en incrementos de una pulgada y su acabado es en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
  CARACTERÍSTICAS

- Rejilla tipo panal desmontable de doble deflexión para inyección.
- Peines verticales ajustables.
- Deflexión horizontal de 5° ó 15°.

- Panal tipo "A" de 3/4" de espesor.
- Fabricación opcional con portafiltro de 1" (GMAB).
 DIMENSIONES  MATERIALES y ACABADOS

- Panal de aluminio: desde 4” x 4” hasta 48” x 36”.
- Panal de acero: desde 4” x 4” hasta 48” x 24”.
- Producto disponible en incrementos de 1"  en el ancho y en el alto.

- Panal fabricado en acero o aluminio.
- Marco de aluminio.
- Colores de línea: blanco, blanco tablaroca o negro mate.


    VERSATILIDAD

- Edificios públicos.

- Iglesias y Escuelas.

- Hospitales y Clínicas.

- Deportes bajo techo.

- Residencias.

- Áreas industriales.

- Oficinas.

- Restaurantes y Cafeterías.

- Hoteles




    ACCESORIOS


- Control de volumen cuadrangular (CVC).

- Marco de montaje.

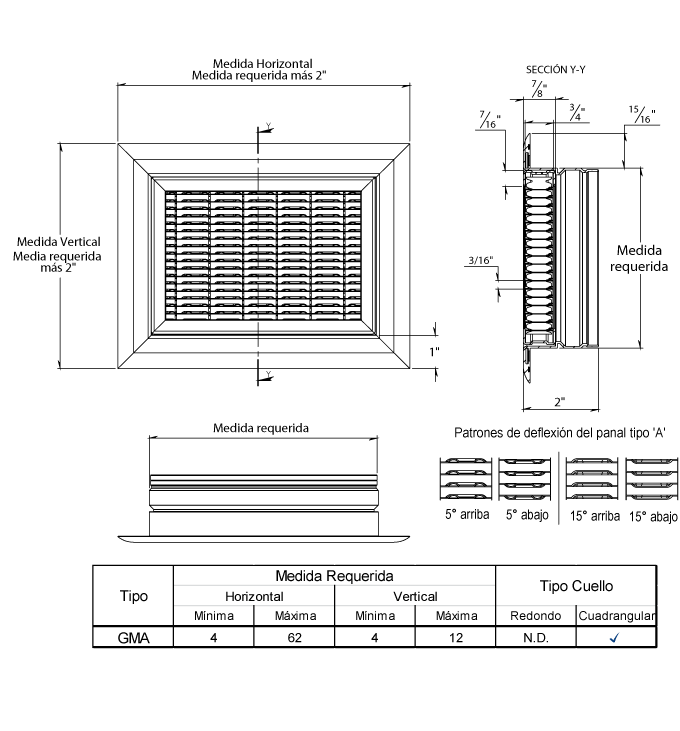

    PLANO DE DIMENSIONES
    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA

Las rejillas tipo panal desmontable de doble deflexión para inyección GMA serán de la marca Innes. Su diseño exclusivo permitirá obtener una deflexión de 5° ó 15° de acuerdo a la orientación del panal que será desmontable.
Las medidas disponibles del panal de aluminio serán desde  4" x 4" hasta 48" x 36"; para el panal de acero, las medidas serán desde 4" x 4" hasta 48" x 24”. Su marco será fabricado en aluminio extruido.
Las rejillas GMA estarán disponibles en incrementos de una pulgada y su acabado será en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
Esta rejilla podrá fabricarse  con portafiltro de 1” (GMAB) y como  accesorios opcionales estarán disponibles  el Control de volumen cuadrangular (CVC) y el marco de montaje.

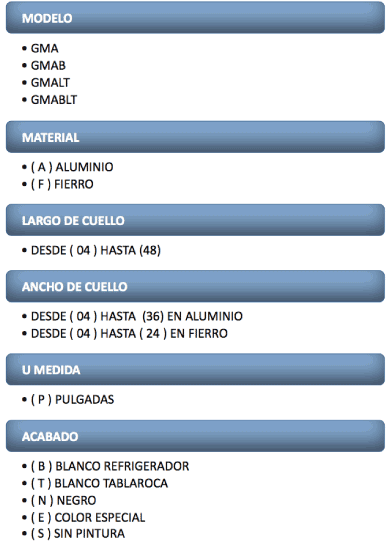

EJEMPLO: GMA F 48” X 24” PB
