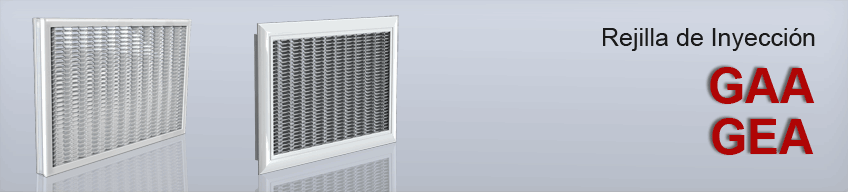

Las rejillas tipo aleta de doble deflexión para inyección GAA y GEA son ampliamente recomendadas para uso en muros y aplicaciones de travesaño. Su diseño exclusivo tipo panal permite obtener una deflexión de 5° ó 15° de acuerdo a la orientación de la rejilla.
Se pueden adquirir con marco extruido biselado (GEA) o con contramarco extruido (GAA) ambos fabricados en aluminio. El panal puede fabricarse tanto en aluminio como acero.
Las medidas disponibles del panal de aluminio son desde  4" x 4" hasta 48" x 36"; para el panal de acero las medidas son desde 4" x 4" hasta 48" x 24”.
Las rejillas GAA y GEA están disponibles en incrementos de una pulgada y su acabado es en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
Como accesorios opcionales están el Control de volumen cuadrado (CVC) y el marco de montaje.
  CARACTERÍSTICAS

- Rejilla tipo panal de doble deflexión para inyección.
- Peines verticales ajustables.
- Deflexión horizontal de 5° o 15°.

- Panal tipo “A” de 3/4” de espesor.
- Contramarco extruido (GAA).
- Marco extruido biselado (GEA).
 DIMENSIONES  MATERIALES y ACABADOS

- Panal de aluminio: desde 4” x 4” hasta 48” x 36”.
- Panal de acero: desde 4” x 4” hasta 48” x 24”.
- Producto disponible en incrementos de 1"  en el ancho y en el alto.

- Panal fabricado en acero o aluminio.
- Marco o contramarco de aluminio.
- Colores de línea: blanco, blanco tablaroca o negro mate.
    VERSATILIDAD

- Edificios públicos.

- Iglesias y Escuelas.

- Hospitales y Clínicas.

- Deportes bajo techo.

- Residencias.

- Áreas industriales.

- Oficinas.

- Restaurantes y Cafeterías.

- Hoteles.





    ACCESORIOS


- Control de volumen cuadrado (CVC).

- Marco de montaje.

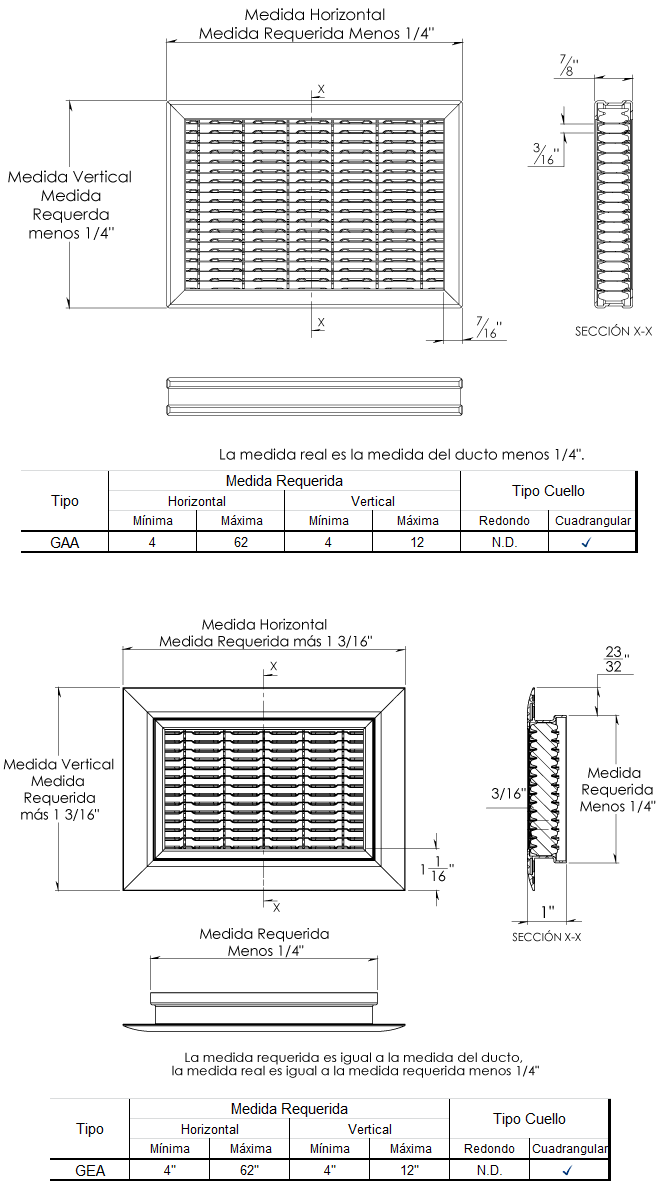

    PLANO DE DIMENSIONES

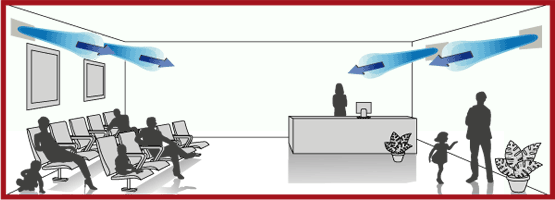

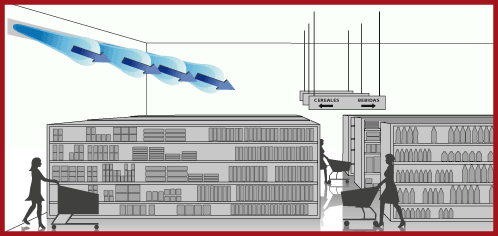

    DIAGRAMA DE INSTALACIÓN

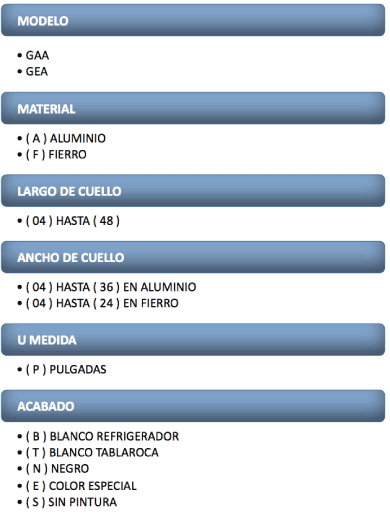

    ESPECIFICACIÓN SUGERIDA

Las rejillas tipo panal de doble deflexión para inyección GAA y GEA serán de la marca Innes. Su diseño exclusivo permitirá obtener una deflexión de 5° ó 15° de acuerdo a la orientación de la rejilla.
Las medidas disponibles del panal de aluminio serán desde  4" x 4" hasta 48" x 36"; para el panal de acero las medidas serán desde 4" x 4" hasta 48" x 24”. El marco será de aluminio tipo contramarco extruido (GAA) o biselado extruido (GEA).
Las rejillas GAA y GEA estarán disponibles en incrementos de una pulgada y su acabado será en pintura electrostática en colores de línea: blanco, blanco tablaroca o negro mate.
Como  accesorios opcionales estarán disponibles  el Control de volumen cuadrangular (CVC) y el marco de montaje.

EJEMPLO: GEA A 48X36 P T
