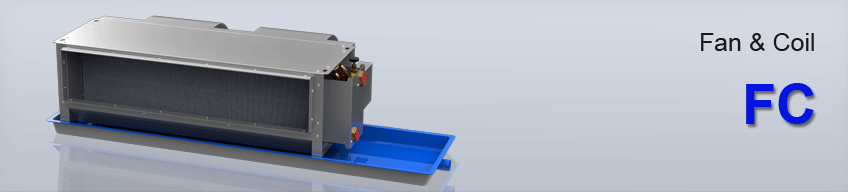

La unidades Fan&Coil son equipos para acondicionamiento y climatización de tipo mixto (aire-agua); el modelo FC marca JETFLO® ofrece importantes ventajas en aplicaciones de Agua Helada por su avanzado diseño y un desempeño de operación versátil. Lo modelos FC son adecuados para instalaciones comerciales o residenciales gracias a su bajo nivel de ruido y la optimización de los espacios debido a que son equipos de bajo peralte.Su charola extendida construida en una sola pieza, permite captar las posibles fugas de agua provenientes del cuadro de válvulas evitando así daños al mobiliario. La versatilidad del Fan&Coil marca JETFLO® permite de forma muy sencilla cambiar en campo la orientación de las conexiones de derecha a izquierda o viceversa.
  CARACTERÍSTICAS

- Disponible conexión derecha e izquierda.
- Descarga del Aire (Horizontal).
- Capacidades de 400, 600, 800,1000, 1200 CFM.

- Charola de condensado, aislada y fabricada en una sola pieza.

- Ventiladores Centrífugos de tres velocidades; motores silenciosos.
110-120V/1F/60Hz.
  DIMENSIONES   MATERIALES y ACABADOS

- Altura máxima de 245mm.
- Largo máximo de 1940mm (FC120).

- Acero galvanizado
- Serpentín con tubería de Cobre, aletas de Aluminio.
    VERSATILIDAD

- Oficinas.

- Residencias, Hoteles.

- Hospitales.

- Escuelas.

- Locales Comerciales.






    ACCESORIOS

- Termostatos.
- Válvulas.
- Cuellos de lona.
- Rejilla.

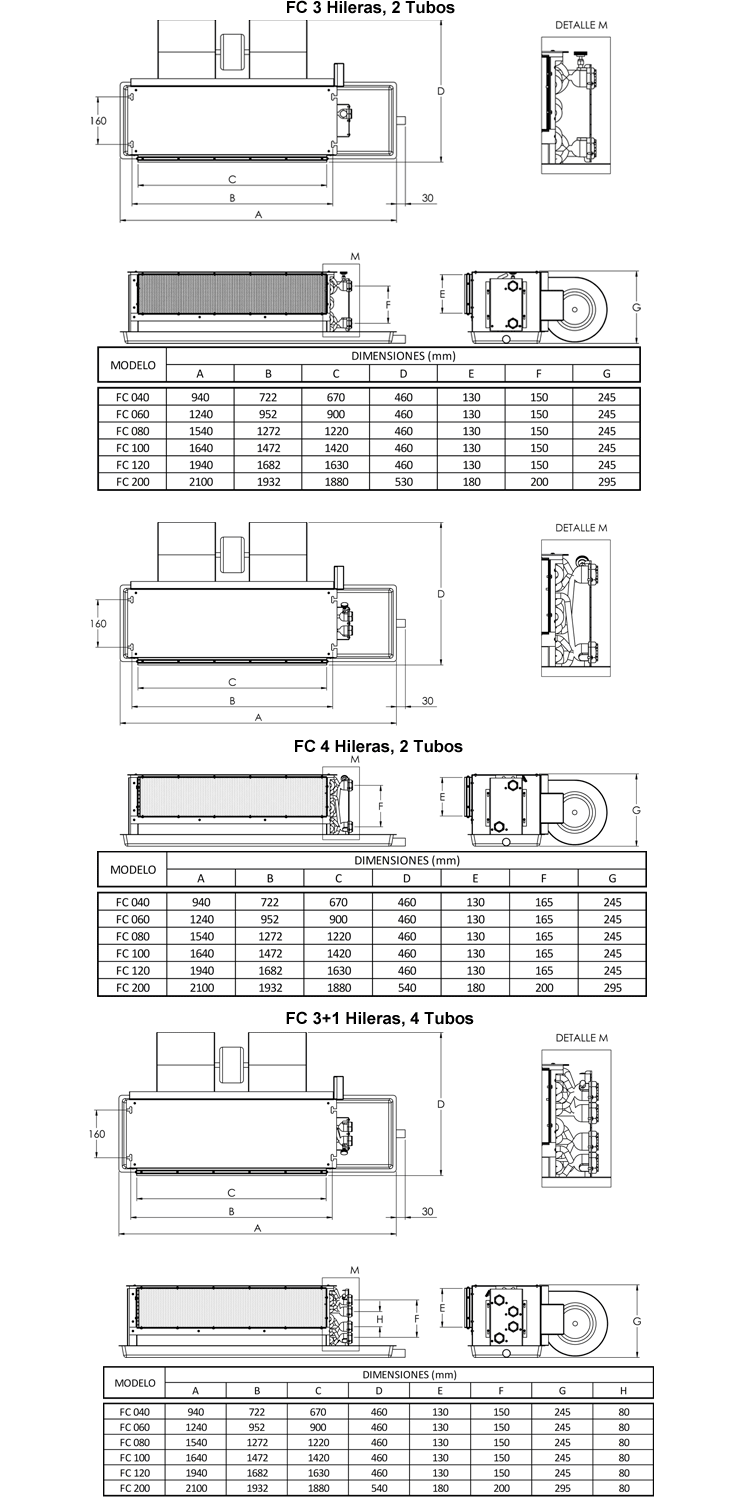

    PLANO DE DIMENSIONES

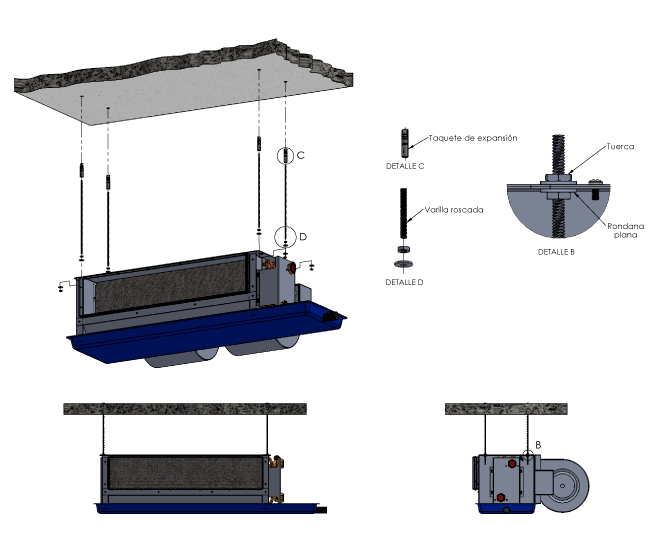

    DIAGRAMA DE INSTALACIÓN

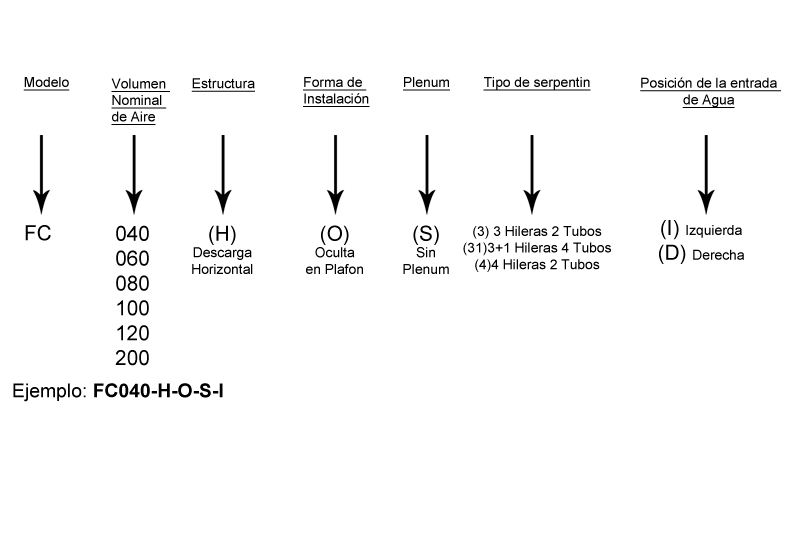

    ESPECIFICACIÓN SUGERIDA


La unidad Evaporadora de aire acondicionado tipo Serpentín – Ventilador (Fan & Coil), será de la marca JET-FLO de tipo mixto (aire-agua), será adecuado para montaje interior, oculto en techos de closets, pasillos o áreas de baños. Su charola de condensados estará fabricada en una sola pieza de dimensiones mayores para proteger la instalación. Sus capacidades serán de 400, 600, 800, 1000 y 1200 CFM con motores silenciosos con ventiladores de 3 velocidades.
el Fan&Coil, modelo JETFLO de Innes Aire resulta ventajoso en edificios donde es preciso economizar al máximo los espacios, esto es debido a que son equipos con muy poca altura (consultar tablas de dimensiones), por lo tanto suplen a los sistemas centralizados que requieren de amplios espacios para su instalación.
El sistema Fan & Coil estará construido en acero galvanizado y el serpentín en tubería de cobre, aletas de aluminio y conexiones de lado derecho e izquierdo.
