El extractor axial en línea de flujo mixto modelo TT es una excelente opción para montaje en ducto. La unidad de su motor puede desmontarse fácilmente para guardarse o inspeccionarse sin la necesidad de ninguna herramienta, así mismo facilita el mantenimiento. Los extractores TT pueden colocarse en lugares de difícil acceso y pueden ser montados tanto en forma vertical como horizontal. Es adecuado para aplicaciones de inyección ó extracción de aire, brindando una excelente capacidad de ventilación con un nivel de ruido mínimo aún con las altas presiones estáticas comunes en los ductos de ventilación. Los diámetros disponibles son 100 mm, 125S mm y 150 mm. Está fabricado en plástico ABS de alta resistencia en color blanco.

  CARACTERÍSTICAS

- Extractor axial en línea marca Jet Flo.
- Bajo nivel de ruido.

- Diseñado para montaje en ducto.
 DIMENSIONES   MATERIALES y ACABADOS

- Diámetros disponibles de 100 mm, 125S mm ó 150 mm.

- Cuerpo de plástico ABS.
- Color de línea: blanco.



    VERSATILIDAD

Los extractores TT son ideales para retirar humedad, olores y contaminantes en el aire en espacios como:

- Baños.

- Cuartos de lavado.

- Cuartos de servicio.

- Cocinas.

- Espacios de vida interior sin ventanas o ventilación natural.

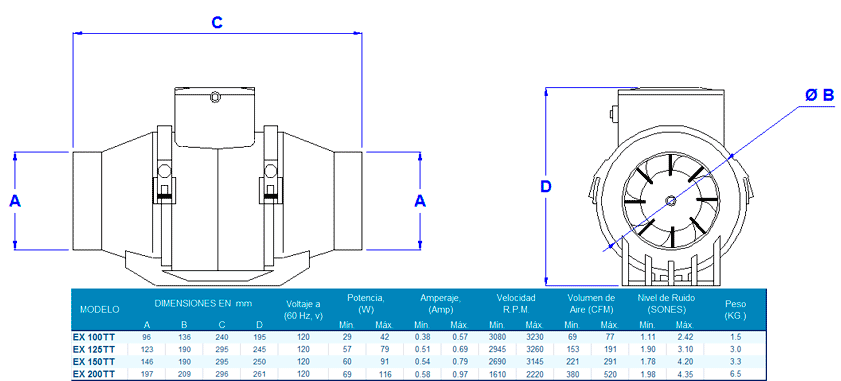

    PLANO DE DIMENSIONES

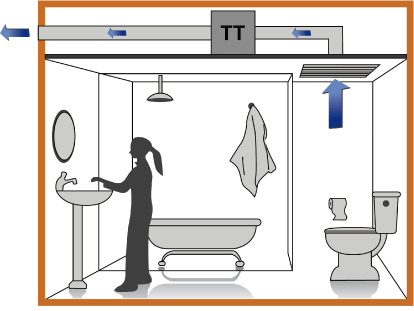

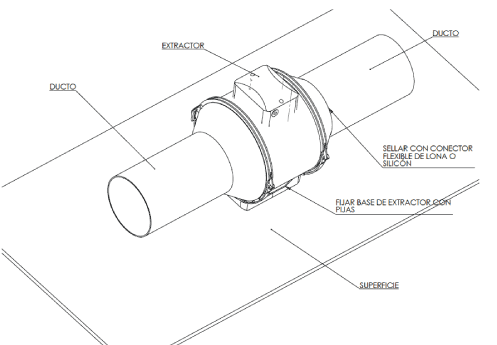

    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA

Los extractores axiales de línea de flujo mixto modelo TT serán de marca Jet Flo.
Serán adecuados para montaje en ducto. La unidad de su motor podrá desmontarse fácilmente para guardarse o inspeccionarse sin la necesidad de herramienta proporcionando un acceso sencillo al impulsor para su fácil mantenimiento.
Los ventiladores podrán colocarse en lugares de difícil acceso y podrán ser montados tanto en forma vertical como horizontal. Tendrán la función tanto de inyección como de extracción. Los diámetros disponibles serán de 100 mm, 125S mm y 150 mm. Generarán un bajo nivel de ruido y estarán fabricados en plástico ABS de alta resistencia en color blanco.

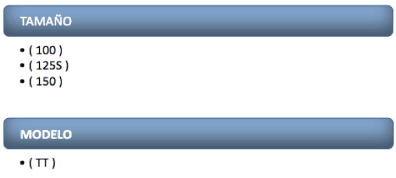

   EJEMPLO:  125S TT
