El difusor de desplazamiento para inyección a baja velocidad tipo AFE es una excelente opción como nueva tecnología para suministrar aire a baja velocidad. Tiene una conexión de ducto redondo y su forma de construcción es ideal para ser colocada en esquinas.

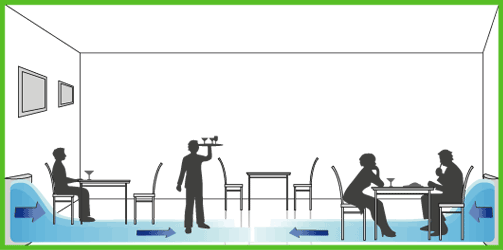

El ángulo de 90 grados del patrón de flujo permite alcanzar un caudal de aire
elevado a baja velocidad residual en la zona de ocupación.
El panel frontal así como la estructura interior metálica  desmontables permitirán limpiar la unidad y los ductos.
Los modelos disponibles son: 100, 125, 160, 200, 250, 315, 400, 500 y 630.
Para medidas, consultar tablas.
Los difusores AFQ están construidos en lámina de acero con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate. Como accesorios opcionales está  el Cubre ducto (DC) en lámina galvanizada perforada y base (AS) en lámina galvanizada.
  CARACTERÍSTICAS

- Difusor de desplazamiento de aire horizontal a baja velocidad.
- Para instalaciones en esquinas.
- El ángulo de 90 grados del patrón de flujo permite alcanzar un caudal   de aire elevado a baja velocidad residual en la zona de ocupación.

- Conexión de ducto redonda.
- Panel frontal y estructura interior metálica desmontables para permitir   la limpieza de la unidad y los ductos.
- Modelos 100, 125, 160, 200, 250, 315, 400, 500 y 630.
 DIMENSIONES   MATERIALES y ACABADOS

- Ver tablas.*

- Fabricado en lámina de acero.
- Colores de línea: blanco, blanco tablaroca y negro mate.

    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Áreas industriales.
- Residencias.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.


    ACCESORIOS
 - Cubre ducto (DC) en lámina galvanizada  perforada y base  (AS) en lámina galvanizada.

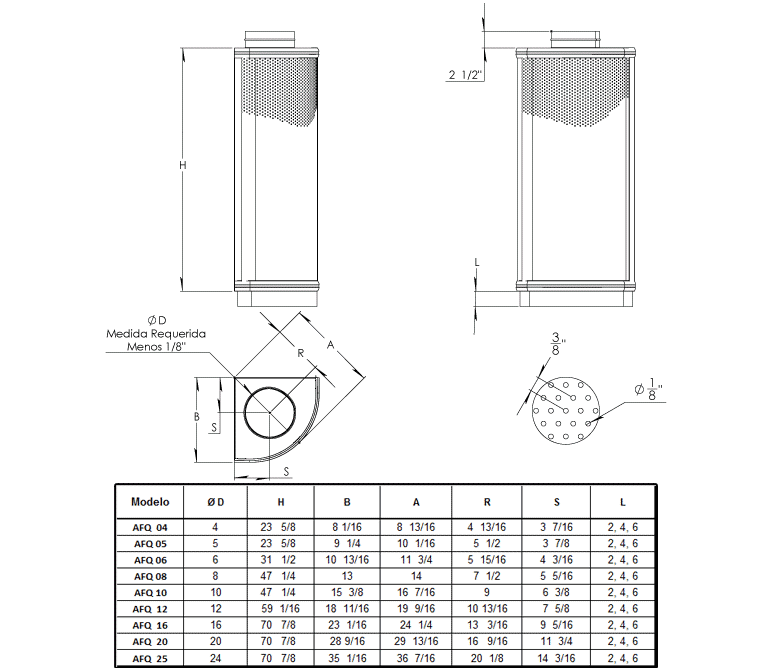

    PLANO DE DIMENSIONES

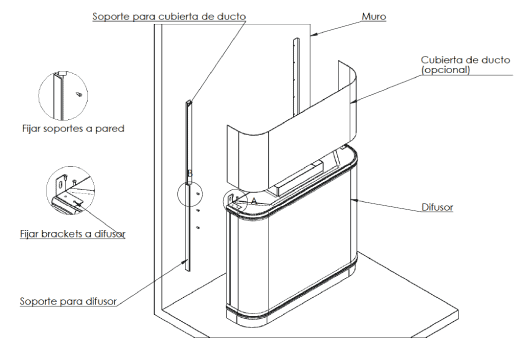

    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA

El difusor de desplazamiento para inyección a baja velocidad tipo AFE será de la marca Innes.
El ángulo de 90 grados del patrón de flujo permitirá alcanzar un caudal de aire
elevado a baja velocidad residual en la zona de ocupación.
Tendrá una conexión de ducto redondo y su forma de construcción será apta para ser colocada en esquinas.
El panel frontal así como la estructura interior metálica  desmontables permitirán limpiar la unidad y los ductos.
Los modelos disponibles serán: 100, 125, 160, 200, 250, 315, 400, 500 y 630.
Para medidas, consultar tablas.
Los difusores AFQ estarán construidos en lámina de acero con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate. Como accesorios opcionales está  el Cubre ducto (DC) en lámina galvanizada perforada y base (AS) en lámina galvanizada.
