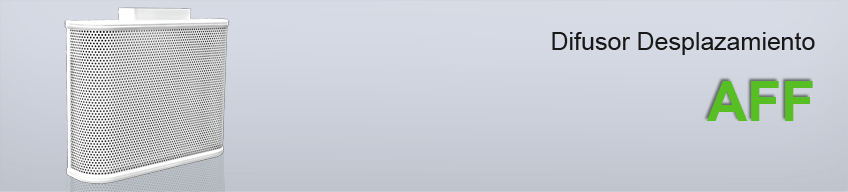

El difusor de desplazamiento para inyección a baja velocidad tipo AFE es una excelente opción como nueva tecnología para suministrar aire a baja velocidad.
Tiene una conexión de ducto cuadrado.
El panel frontal así como la estructura interior metálica  desmontables permitirán limpiar la unidad y los conductos.
Para medidas, consultar tablas
Los difusores AFF están construidos en lámina de acero con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate.
  CARACTERÍSTICAS

- Difusor de desplazamiento de aire horizontal a baja velocidad.
- Diseño amplio y delgado.
- Conexión de ducto cuadrada.

- Grandes volúmenes de aire con baja velocidad residual en zona de   ocupación debido a plato frontal.
- Panel frontal y estructura interior metálica desmontables para permitir   la limpieza de la unidad y los conductos.
 DIMENSIONES   MATERIALES y ACABADOS

- Ver tablas.*

- Fabricado en lámina de acero.
- Colores de línea: blanco, blanco tablaroca y negro mate.

    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Áreas industriales.
- Residencias.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.

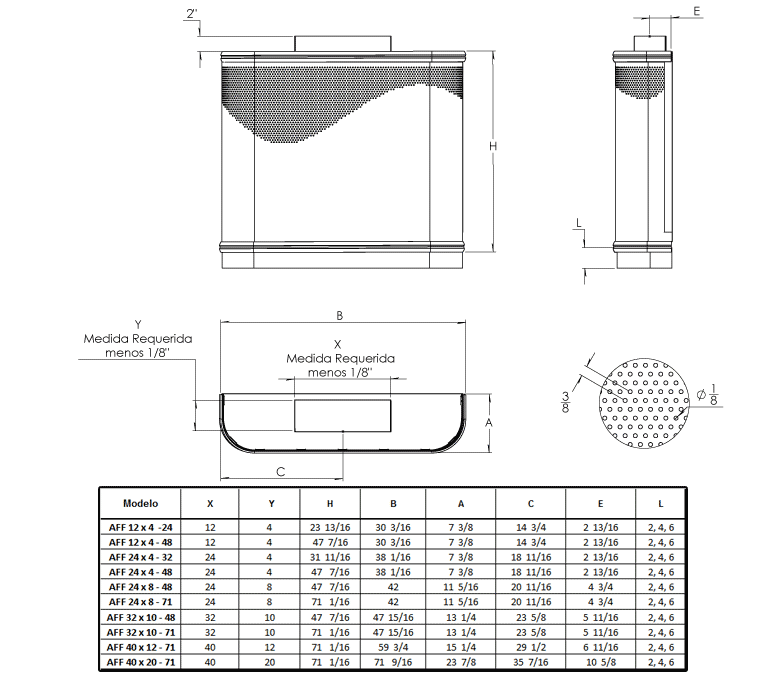

    PLANO DE DIMENSIONES

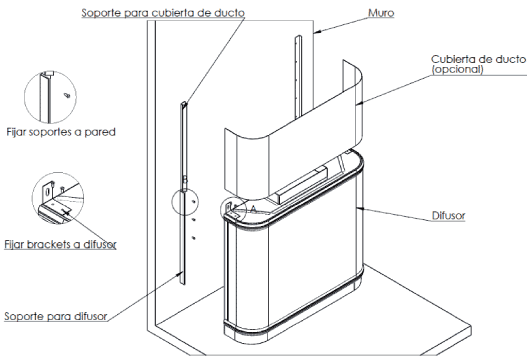

    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA


El difusor de desplazamiento para inyección a baja velocidad tipo AFE será de la marca Innes.
Tendrá una conexión de ducto cuadrado.
El panel frontal así como la estructura interior metálica  desmontables permitirán limpiar la unidad y los conductos.
Para medidas, consultar tablas.
Los difusores AFF están construidos en lámina de acero con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro Los difusores AFF estarán construidos en lámina de acero con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate.
