El difusor de desplazamiento para inyección a baja velocidad tipo AFB es una excelente opción como nueva tecnología para suministrar aire a baja velocidad.
El ángulo de 180 grados del patrón de flujo permite alcanzar un caudal de aire elevado a baja velocidad residual en el área deseada.
Tiene conexión de ducto redonda. El panel frontal así como la estructura interior metálica  desmontables permiten limpiar la unidad y los conductos.
 Para medidas, consultar tablas.
Los difusores AFB están construidos en lámina de acero con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate. Como accesorios opcionales está  el Cubre ducto (DC) en lámina galvanizada perforada y base (AS) en lámina galvanizada.

  CARACTERÍSTICAS

- Difusor de desplazamiento para inyección de aire a baja velocidad.
- Permite tiros largos a baja velocidad.
- El ángulo de 180 grados del patrón de flujo permite alcanzar un        caudal de aire elevado a baja velocidad residual en la zona de                   ocupación.

- Conexión de ducto redonda.
- Suministro de aire a baja velocidad horizontal a ras del suelo.
- El panel frontal y la estructura interior metálica desmontables permiten   limpiar la unidad y los ductos.

 DIMENSIONES   MATERIALES y ACABADOS

- Ver tablas.*

- Fabricado en lámina de acero.
- Colores de línea: blanco, blanco tablaroca y negro mate.



    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Áreas industriales.
- Residencias.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.



    ACCESORIOS

- Cubre ducto (DC) en lámina galvanizada  perforada y base  (AS) en lámina galvanizada.

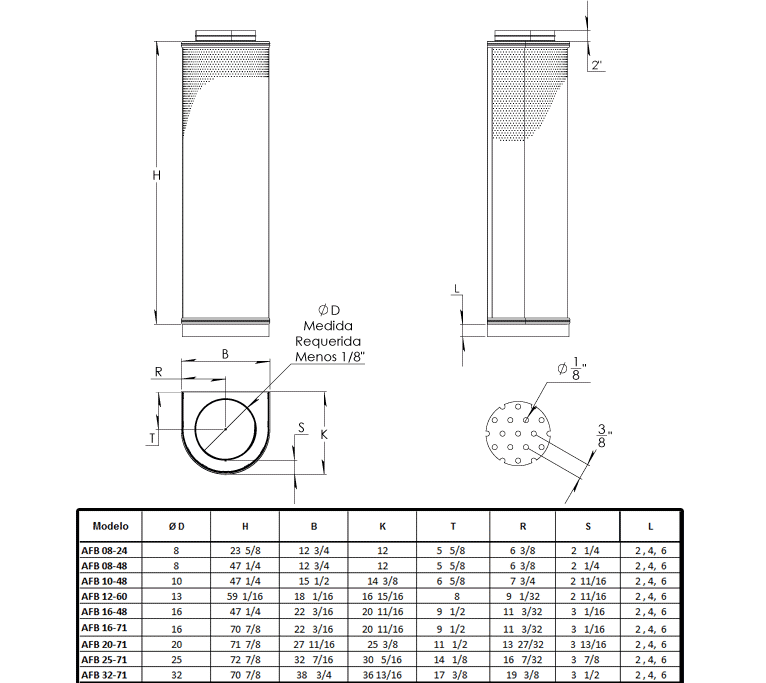

    PLANO DE DIMENSIONES

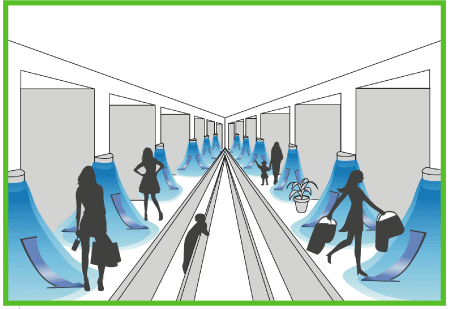

    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA


El difusor de desplazamiento para inyección a baja velocidad tipo AFB será de la marca Innes.
El ángulo de 180 grados del patrón de flujo permitirá alcanzar un caudal de aire elevado a baja velocidad residual en el área deseada.
Tendrá conexión de ducto redonda. El panel frontal así como la estructura interior metálica desmontables permitirán limpiar la unidad y los ductos.
Para medidas, consultar tablas.
Los difusores AFB estarán construidos en lámina de acero con acabado en pintura electrostática en colores de línea: blanco, blanco tablaroca y negro mate. Como accesorios opcionales estará el Cubre ducto (DC) en lámina galvanizada perforada y base (AS) en lámina galvanizada.
