 INTRODUCCIÓN

  Ficha de Producto

  Submittal

 Especificación  Sugerida

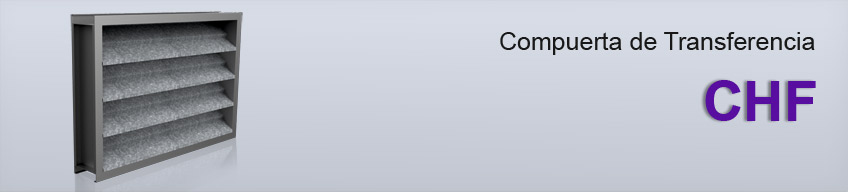

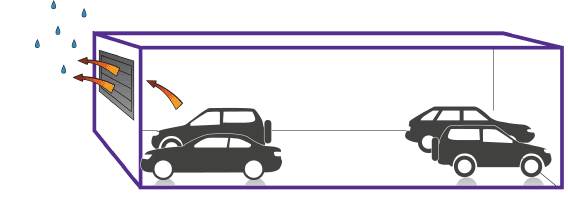

La compuerta de transferencia CHF  es una excelente opción para  toma de aire o extracción. Tiene un diseño tipo louver con la hoja superior formada y doblada hacia atrás para una mejor protección contra la lluvia.
Las medidas disponibles son  4” x  8” hasta 120” x 120” en incrementos de 1”. Está fabricada en lámina de acero galvanizado en calibres  16 a 18 de acuerdo a la dimensión. La medida requerida es igual a la medida interior del ducto. Como alternativa puede fabricarse en aluminio o acero inoxidable. Como accesorio opcional está la Malla antipájaros.
  CARACTERÍSTICAS

- Compuerta de transferencia tipo Louver.
- Hoja superior formada y doblada hacia atrás para una mejor protección   contra la lluvia.


 DIMENSIONES    MATERIALES y ACABADOS

- Desde 4" x 8"  hasta 120" x 120" en incrementos de 1”.

- Marco y hojas fabricadas en lámina de acero galvanizado en   calibres 16 a 18 dependiendo de las dimensiones.
- Puede ser fabricada en aluminio o acero inoxidable.

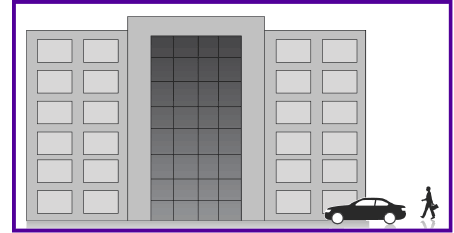

    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
-Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.






    ACCESORIOS


- Malla antipájaros.

- Portafiltro

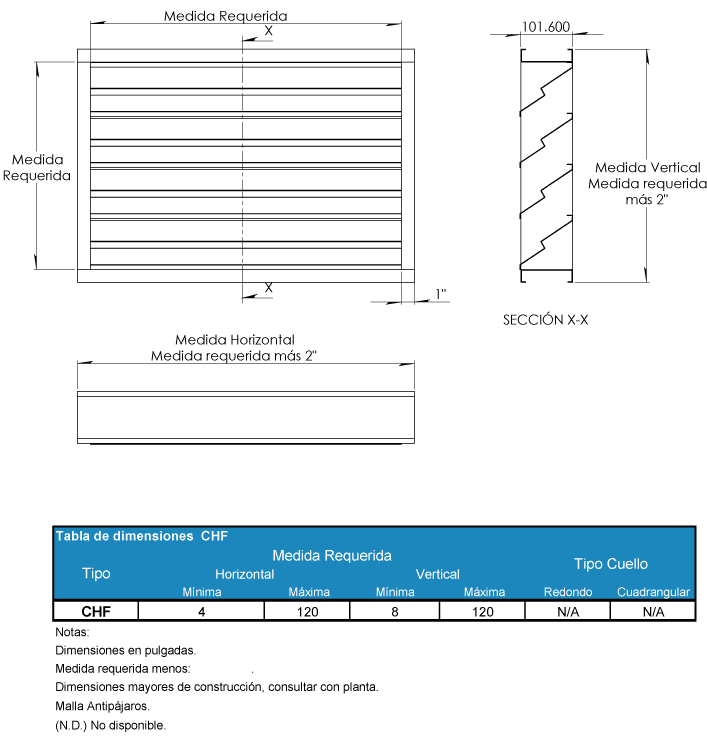

    PLANO DE DIMENSIONES
    ESPECIFICACIÓN SUGERIDA


La compuerta de transferencia CHF será de la marca Innes.
Será adecuada para toma de aire o extracción. Tendrá un diseño tipo louver con la hoja superior formada y doblada hacia atrás para una mejor protección contra la lluvia.
Las medidas disponibles serán de  4” x 8” hasta 120” x 120” en incrementos de 1”. Estará fabricada en lámina de acero galvanizado en calibres 16 o 18 de acuerdo a su tamaño. Podría también fabricarse en aluminio o acero inoxidable. La medida requerida será igual a la medida interior del ducto. Como accesorio opcional estará disponible la Malla antipájaros.

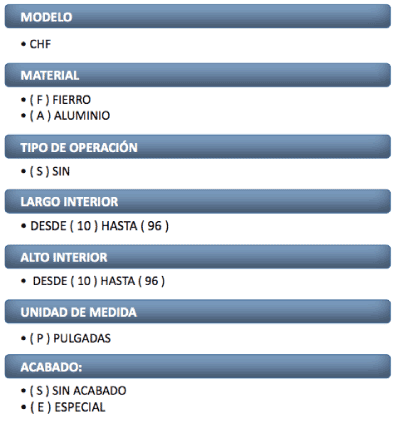

   EJEMPLO:  CHFFS 36X20 PS
