La compuerta de gravedad CG es una excelente opción para aplicaciones de descarga de ventiladores con presiones ligeras o moderadas de hasta 1500 FPM. Tiene hojas de operación paralela y simultánea. Los tamaños de construcción disponibles son desde 4" x 4" hasta  120" x 60" en incrementos de 1". El marco está fabricado en acero galvanizado calibre 18, de manera opcional puede fabricarse en aluminio calibre 16. Las hojas están fabricadas en aluminio calibre 24 y los bujes son de bronce.
Para aplicaciones en la descarga de ventiladores, se recomienda localizar la compuerta a una distancia mínima igual al radio del ventilador y la medida requerida es igual a la medida interior del ducto.
  CARACTERÍSTICAS

- Compuerta de gravedad para presiones ligeras o moderadas.
- Hojas de operación paralela y simultánea.
- Máxima velocidad de aire 1500 FPM.

- Para aplicaciones de descarga de ventiladores.
- Para aplicaciones a la descarga de ventiladores, la compuerta se debe   localizar a un a distancia mínima igual al radio del ventilador.
 DIMENSIONES   MATERIALES y ACABADOS

- Tamaño de construcción desde 4" x 4" hasta  120" x  60" en    incrementos de 1".

- Marco fabricado en acero galvanizado calibre 18
- Hojas fabricadas en aluminio calibre 24.
- Bujes de bronce.
- Disponible con Marco en aluminio calibre 16.
- Sin acabado.

    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.





    PLANO DE DIMENSIONES
    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA


La compuerta de gravedad CG será de la marca Innes.
Será adecuada para aplicaciones de descarga de ventiladores con presiones ligeras o moderadas de hasta 1500 FPM. Tendrá hojas de operación paralela y simultánea.
Los tamaños de construcción serán desde 4" x 4" hasta  120" x 60" en incrementos de 1". El marco estará fabricado en acero galvanizado calibre 18, de manera opcional estará disponible también en aluminio calibre 16. Las hojas estarán fabricadas en aluminio calibre 24 y los bujes serán de bronce. Para aplicaciones a la descarga de ventiladores, la compuerta se deberá localizar a un a distancia mínima igual al radio del ventilador y la medida requerida será igual a la medida interior del ducto.

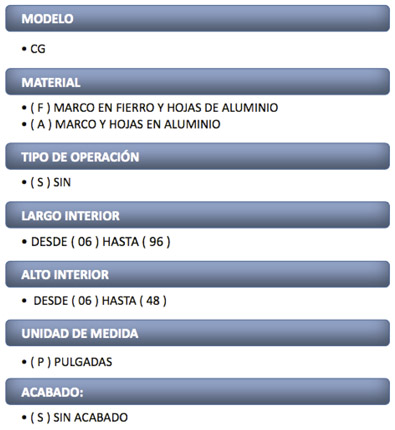

    EJEMPLO:  CGAS 12X10 PS
