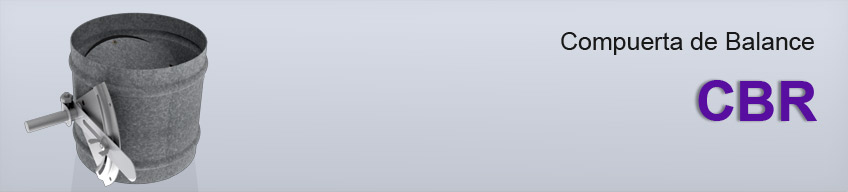

La compuerta de balance redonda CBR  es una excelente opción para  regulación y balanceo de de aire. El cuerpo está construido con venas de refuerzo y su sello de EVA permite la reducción de pérdidas de aire.
Las medidas disponibles son diámetros de 6” a 20” en incrementos de 1”. Está fabricada en hoja doble de acero galvanizado calibre 18. El eje es de acero galvanizado de 1/2" de diámetro para acoplar un actuador o cuadrante manual y los bujes están fabricados en bronce. Puede contener base para actuador y como accesorios opcionales están disponibles el Actuador electrónico o el Cuadrante manual.
  CARACTERÍSTICAS

- Compuerta de balance redonda.
- Cuerpo con venas de refuerzo.
- Compuerta con sello de EVA para reducir pérdidas de aire.


 DIMENSIONES   MATERIALES y ACABADOS

- Diámetros de 6" a 20" en incrementos de 1”.

- Hoja doble de acero galvanizado calibre 18.
- Eje de acero galvanizado de 1/2" para acoplar actuador o cuadrante    manual.
- Bujes de bronce.
    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.





    ACCESORIOS

- Cuadrante manual
- Base para actuador.
- Cuadrante manual.
- Actuador eléctrico.

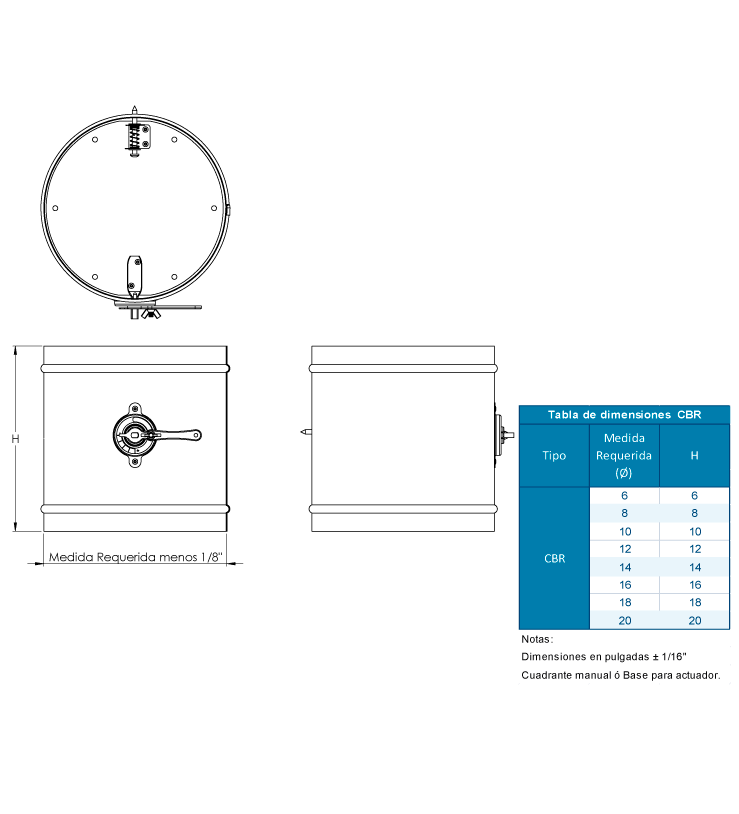

    PLANO DE DIMENSIONES
    DIAGRAMA DE INSTALACIÓN

    ESPECIFICACIÓN SUGERIDA


La compuerta de balance redonda CBR  será de la marca Innes.
Será adecuada para regulación y balanceo de aire. Estará construida con venas de refuerzo y sello de EVA para la reducción de pérdidas de aire.
Las medidas disponibles serán  de diámetros de 6” a 20” en incrementos de 1”. Estará fabricada en hoja doble de acero galvanizado calibre 18.  El eje será de acero galvanizado de 1/2" de diámetro para acoplar un actuador o cuadrante manual.
Los bujes estarán fabricados en bronce.
Puede contener base para actuador y como accesorios opcionales están disponibles el Actuador electrónico o el Cuadrante manual.

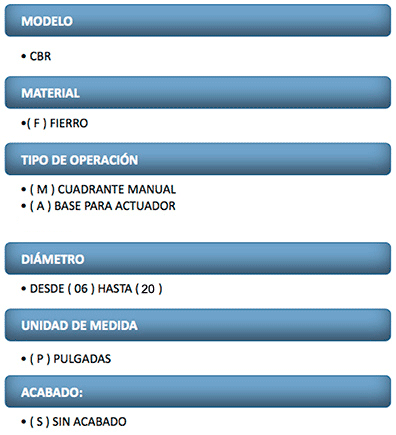

   EJEMPLO:  CBRF A 06PS
