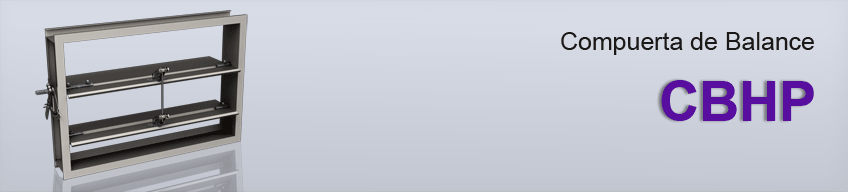

La compuerta de balance con hojas paralelas CBHP  es una excelente opción para  regulación y balanceo de aire.
Las medidas disponibles son  desde 4" x 4" hasta 60" x 36" en una sola pieza, en incrementos de 1”. El marco y las hojas están fabricados en lámina de acero galvanizado de calibre 16. El eje es de acero galvanizado de 1/2" de diámetro para acoplar un actuador o cuadrante manual y los bujes están fabricados en bronce. Puede contener base para actuador y como accesorios opcionales están disponibles el Actuador electrónico y el Cuadrante manual.

  CARACTERÍSTICAS

- Compuerta de balance con hojas paralelas.
- Base para actuador.


 DIMENSIONES   MATERIALES y ACABADOS

- Desde  4" x 4" hasta 60" x 36" (en una sola pieza)
- Incrementos de 1”.

- Marco y hojas fabricadas en lámina de acero galvanizado calibre 16.
- Bujes de bronce.
- Eje de acero galvanizado de 1/2" de diámetro para acoplar actuador o   cuadrante manual.
    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.





    ACCESORIOS

- Cuadrante manual.
- Actuador eléctrico.

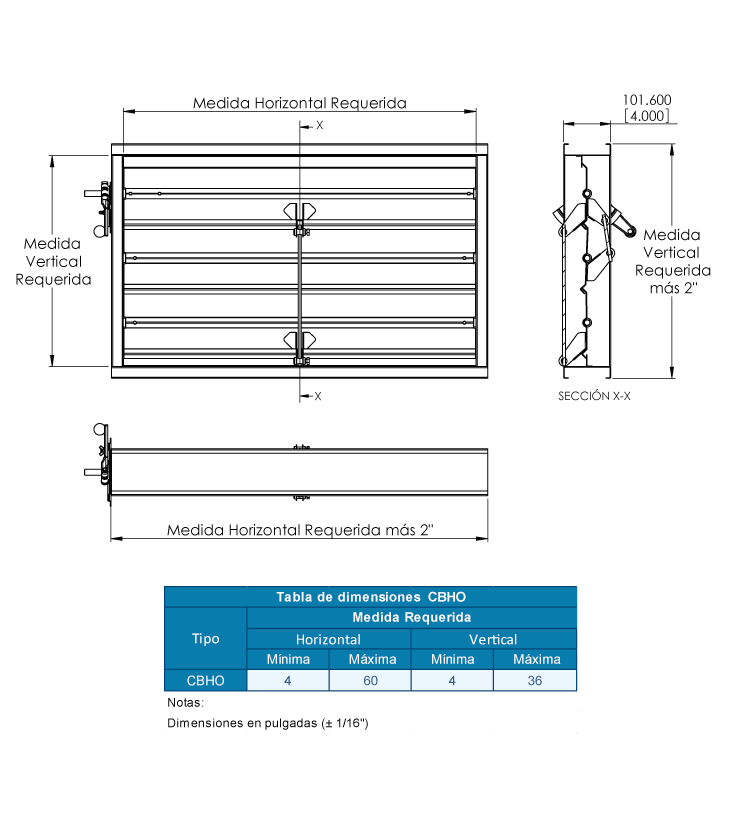

    PLANO DE DIMENSIONES

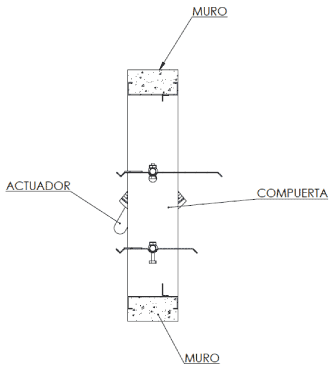

    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA

La compuerta de balance con hojas paralelas CBHP  será de la marca Innes.
Será adecuada para  regulación y balanceo de aire.
Las medidas disponibles serán  de 4" x 4" como mínimo y   60" x 36" como máximo  en una sola pieza, en incrementos de 1”. El marco y las hojas estarán fabricados en lámina de acero galvanizado de calibre 16. El eje será de acero galvanizado de 1/2" de diámetro para acoplar un actuador o cuadrante manual y los bujes estarán fabricados en bronce. Podrá fabricarse con base para actuador y como accesorios opcionales están disponibles el Actuador electrónico o el Cuadrante manual.

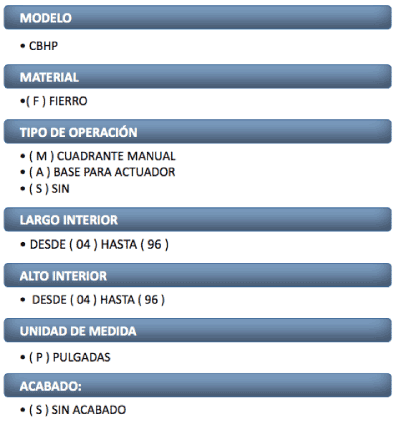

    EJEMPLO:  CBHPFS24PS
