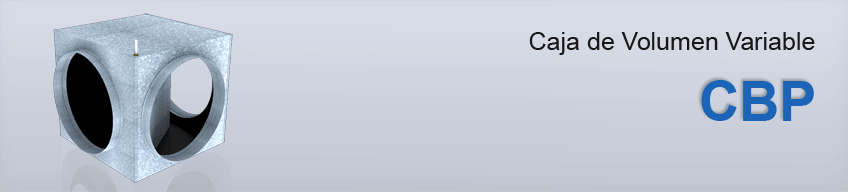

Las cajas de volumen variable modelo CBP son una excelente opción para aliviar la presión en ductos. Las cajas CBP tienen una entrada principal, una de salida y una salida bypass. Tienen aislamiento interno para proveer absorción de ruido y resistencia térmica. Su sistema ayuda en desviar el flujo de aire de la salida a  la de bypass mientras la carga de enfriamiento de un espacio se satisface.
Las dimensiones disponibles de las CBP son para ductos redondos de 6” a 18” en incrementos de 2”.
Su fabricación es en lámina galvanizada,
Como accesorios opcionales están las compuertas con regulador manual en la salida y derivación y el actuador análogo o electrónico.
  CARACTERÍSTICAS

- Unidad terminal tipo bypass.
- Cuenta con una entrada principal, una salida de descarga y una   salida bypass.
- Compuerta interna que permite la derivación del flujo.
- Aislamiento interno para proveer absorción de ruido y resistencia   térmica.

- Mientras la carga de enfriamiento de un espacio se satisface, la   compuerta interna desvía el flujo del aire de la salida a la de bypass para   lograr una temperatura constante.
- Las unidades terminales BPS pueden operarse sin controles, con   control electrónico o neumático.
 DIMENSIONES   MATERIALES y ACABADOS

- Disponible para ductos redondos de 6" a 18" en  incrementos de 2".

- Fabricado en lámina galvanizada.
- Aislamiento interno de fibra de vidrio de 1/2".
    VERSATILIDAD

- Edificios públicos.
- Iglesias y Escuelas.
- Hospitales y Clínicas.
- Deportes bajo techo.
- Residencias.
- Áreas industriales.
- Oficinas.
- Restaurantes y Cafeterías.
- Hoteles.





    ACCESORIOS

- Compuerta y regulador manual en salida de descarga y by-pass.
- Actuador análogo.
- Actuador electrónico.

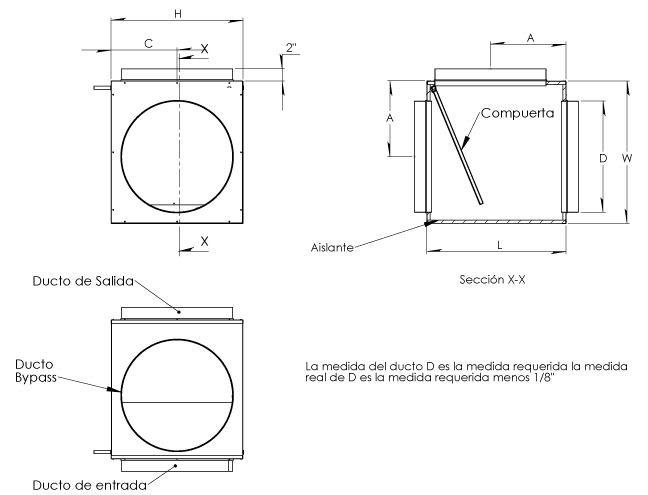

    PLANO DE DIMENSIONES

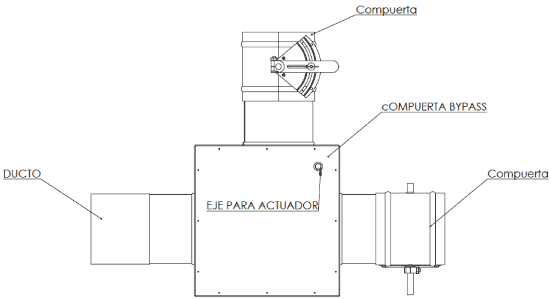

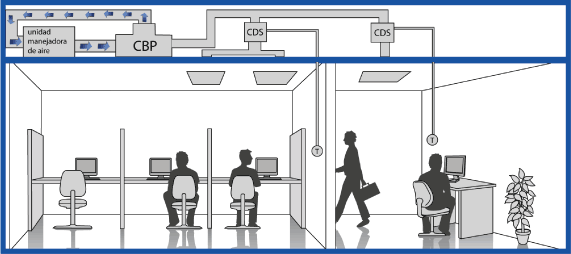

    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA


Las cajas de volumen variable modelo CBP serán de la marca Innes. Tendrán una entrada principal, una salida de descarga y una salida bypass. Dispondrán de  aislamiento interno para proveer absorción de ruido y resistencia térmica. Su sistema ayudará en desviar el flujo de aire de la salida a  la del bypass mientras la carga de enfriamiento de algún espacio se satisface.
Las dimensiones disponibles de las CBP serán para ductos redondos de 6” a 18” en incrementos de 2”.
Su fabricación será en lámina galvanizada,
Como accesorios opcionales estarán las compuertas con regulador manual en salida y derivación, control electrónico o control neumático.

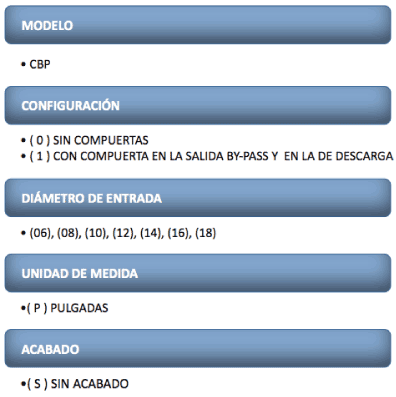

   EJEMPLO:  CBP 1 12PS
