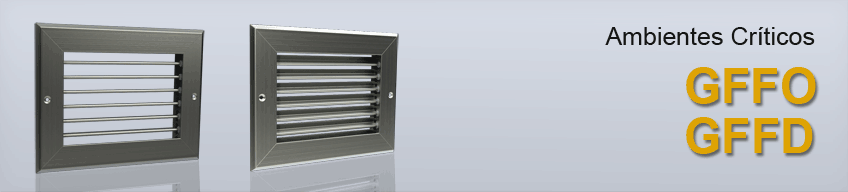

Las rejillas de retorno modelo GFF son una excelente opción para aplicaciones de ambientes corrosivos y cuartos críticos. Están disponibles con aletas a 45° de deflexión (GFFD) o 0° de deflexión (GFFO). Las aletas cuentan con un espacio de 3/4" del centro y se anclan con pivotes de plástico para evitar vibración. La construcción estándar para la serie de GFFD y de GFFO es de montaje superficial.
  CARACTERÍSTICAS

- La construcción estándar es en acero inoxidable 304 ( también   disponible en acero inoxidable 316).
- Estos modelos incluyen desviaciones de aleta de   45º o 0º.
- Aletas horizontales o verticales de la cara.

- Aletas Individualmente ajustables con espacios de 3/4 ".
- Avellanado especial para tornillos.
- Tornillos de Acero Inoxidable.

 DIMENSIONES   MATERIALES y ACABADOS

- 4"x4" hasta 48"x60".

- Acero Inoxidable.
- Pulido P4.
    VERSATILIDAD

- Quirófanos.

- Laboratorios clínicos y farmacéuticos.

- Industria electrónica.

- Hospitales.

- Industria Alimenticia.

- Industria Química.

    PLANO DE DIMENSIONES
    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA

Las rejillas de acero inoxidable serán de marca INNES modelos GFFD (deflexión a 45°) y GFFO (deflexión a 0°).
Las rejillas contarán con aletas fijas en 3/4" desde centros. La construcción será de acero inoxidable con un borde de 1-1/4 de ancho de cada lado con esquinas en escuadra. Las rejillas contarán con avellanado para una libre y limpia apariencia manejando un acabado tipo pulido p4.

El fabricante proporcionará funcionamiento que cumpla con los datos oficiales de ANSI/ASHRAE 70-1991 en las condiciones isotérmicas.

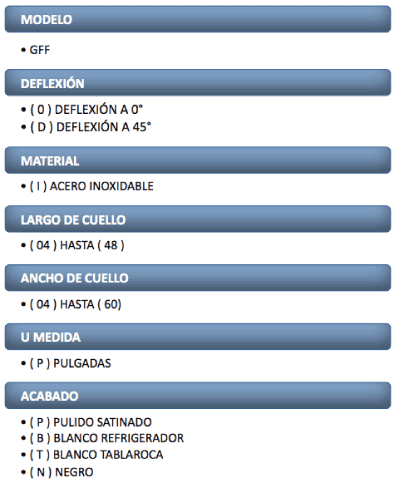

   EJEMPLO:  GFF0 16X12 PP
