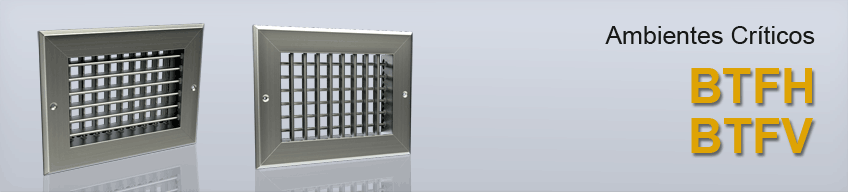

Las rejillas de inyección de doble deflexión, serie BTF, están construidas en acero inoxidable, son una excelente opción para ambientes corrosivos y aplicaciones de cuartos críticos. Las aletas cuentan con un tamaño de 3/4 " y se pueden ajustar individualmente, proporcionando una gran versatilidad al momento de uso.
   CARACTERÍSTICAS
- Construcción Estándar de 304 acero inoxidable ( también
  disponible en 316 acero inoxidable ).
- Deflexión sencilla o doble.
- Aletas horizontales o verticales. 		- Aletas individualmente ajustables con espacios de 3/4 ".
    - Orificios de tornillo avellanados.
    - Tornillos de acero inoxidable.
    - Acabado de marco, pulido p4.
  DIMENSIONES   MATERIALES y ACABADOS

- 4"x4" hasta 48"x60".

 - Acero Inoxidable.
 - Pulido P4.
    VERSATILIDAD

- Quirófanos.

- Laboratorios clínicos y farmacéuticos.

- Industria electrónica.

- Hospitales.

- Industria Alimenticia.

- Industria Química.
    ACCESORIOS

    - Control de Volumen

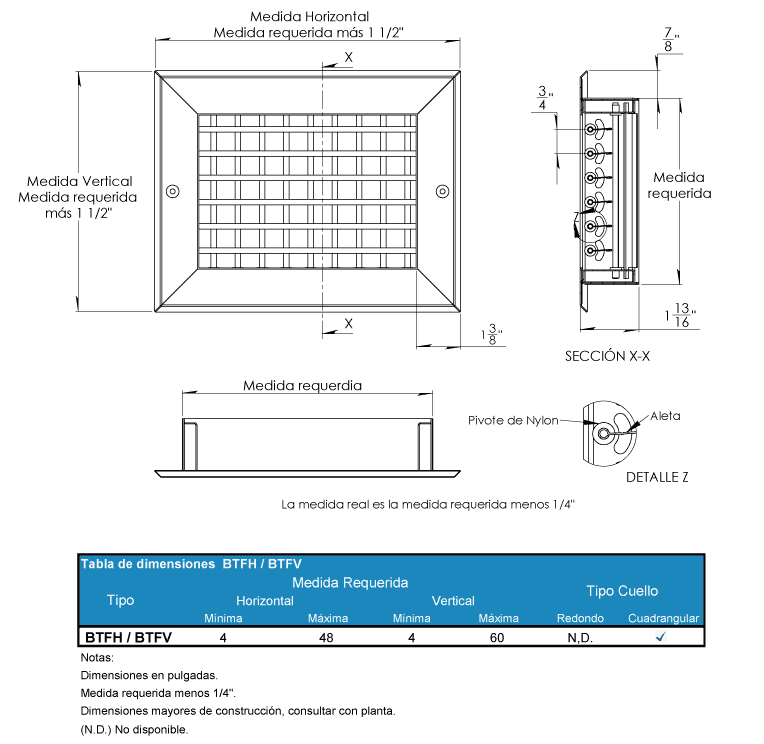

    PLANO DE DIMENSIONES

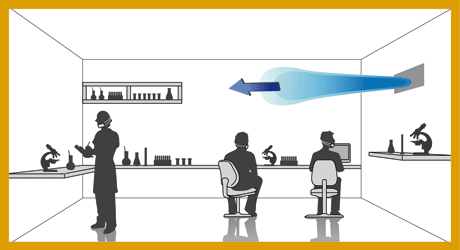

    DIAGRAMA DE INSTALACIÓN
    ESPECIFICACIÓN SUGERIDA

La rejilla de inyección de doble deflexión en acero inoxidable, será de marca Innes, modelo BTFH (aletas horizontales) y BTFV (aletas verticales). La rejilla tendrá aletas individualmente ajustables sobre 3/4”. La construcción será de acero inoxidable 304 con bordes de 1-1/4 " por lado y esquinas en escuadra. La rejilla estará disponible con agujeros de tornillo avellanados para un aspecto limpio y libre.

El control de ajuste de volumen (opcional) será operable desde la cara y construido de acero inoxidable de medida gruesa.
El fabricante proporcionará datos de funcionamiento, probados conforme al estándar ANSI/ASHRAE 70-1991 de condiciones isotérmicas.

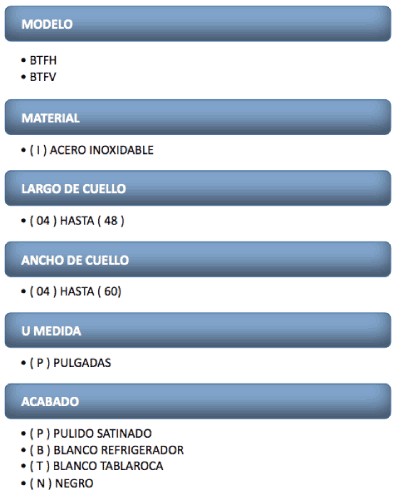

   EJEMPLO:  BTFHI 12X04 PP
